隨著5G網絡的日漸臨近，大家對于5G也越來越期待。在5G正式來臨之前，仔細了解5G的來龍去脈還是很有必要的。今天就帶你了解下5G網絡架構的基石——SDN和NFV。

當前4G的核心網EPC存在耦合缺陷：控制平面和用戶平面的耦合、硬件和軟件的耦合。

我們先來看下，EPC是什么?

核心網EPC(Evolved Packet Core)，該系統的特點為僅有分組域而無電路域、基于全IP結構、控制與承載分離且網絡結構扁平化，其中主要包含MME、SGW、PGW、PCRF等網元。其中SGW和PGW常常合設并被稱為SAE-GW。

EPC四大組件及功能：

MME：移動管理實體，負責網絡連通性的管理，主要包括用戶終端的認證和授權、會話建立以及移動性管理;

HSS：歸屬用戶服務器，作為用戶數據集為MME提供用戶相關的數據，以此來協助MME的管理工作;

SGW：服務網關，負責數據包路由和轉發，將接收到的用戶數據轉發給指定的PGW，并將返回的數據交付給eNB;

PGW：PDN網關，負責為接入的用戶分配IP地址以及進行用戶平面QoS的管理，并且是PND網絡的進入點。

雖然5G已經成為潮流和未來必然方向，但布建5G基站卻沒有那么簡單。因為5G建網頻段較高，基站覆蓋范圍相對變小，同時5G的應用場景也在增多。所以想要保證5G高速率和廣覆蓋需求，5G基站在數量上要遠多于4G基站，5G基站的密度可能是4G基站的2~16倍。

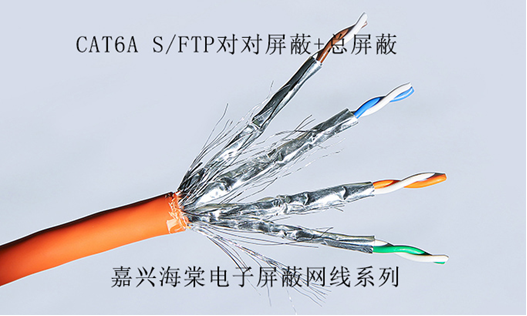

據悉，新的5G信號不是依靠相隔很遠的信號塔，而是來自鄰里和商業區平均相隔500英尺(152.4米)的小型基站，且大部分設備都在路燈或電線桿上。目前已經確定，小型基站與小型基站之間的連接，將使用CAT6A超六類 S/FTP對對屏蔽+總屏蔽結構的網線。從運營商成本來看，使用CAT6A S/FTP對對屏蔽+總屏蔽網線，相對于全部使用光纖，在成本上要縮減很多。

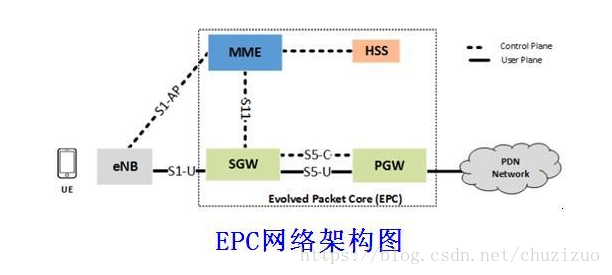

下面是EPC的網絡構架圖：

從圖中的虛線和實線標記可以看出，MME僅承擔控制面功能，但是SGW和PGW既承擔大部分用戶平面功能，又承擔一部分控制平面功能，這就使得用戶平面和控制平面嚴重耦合，從而限制了EPC的開放性和靈活性。另一方面，在這種架構下，很多網絡元素必須運行于配備專用硬件的多個刀片式服務器上，這對于運營商來說是極大的開銷，這樣的傳統架構為運營商部署網絡帶來成本和時間上的挑戰;5G網絡架構中引入了SDN(軟件定義網絡)和NFV(網絡功能虛擬化)這兩種技術來解決EPC存在的耦合問題。

(1)SDN(Software Defined Network)：將用戶平面和控制平面解耦。

SDN技術是一種軟件可編程的新型網絡體系架構。它將網絡設備的控制平面與轉發平面分離，并將控制平面集中實現。在傳統網絡中，控制平面功能是分布式的運行在各個網絡節點(如集線器、交換機、路由器等)，因此如果要部署一個新的網絡功能，就必須將所有網絡設備進行升級，這極大地限制了網絡創新。而SDN采取了集中式的控制平面和分布式的轉發平面，兩個平面相互分離，控制平面利用控制-轉發通信接口對轉發平面上的網絡設備進行集中控制，并向上提供靈活的可編程能力。路由協議交換、路由表生成等路由功能均在統一的控制面完成。

(2)NFV(Network Function Virtualization)：將EPC軟件與硬件解耦。

網絡功能虛擬化。通過使用通用性硬件以及虛擬化技術，來承載很多功能的軟件處理。從而降低網絡昂貴的設備成本?？梢酝ㄟ^軟硬件解耦及功能抽象，使網絡設備功能不再依賴于專用硬件，資源可以充分靈活共享，實現新業務的快速開發和部署，從古至今都有這么一個道理：對于外界物理實體的依賴性越強，越不利于自身的發展。對專用網絡設備的依賴，將會導致我們在面對網絡創新時的無能為力，這一點在現階段的EPC中已經得到了印證。通過使用NFV可以減少甚至移除現有網絡中部署的中間件，它能夠讓單一的物理平臺運行于不同的應用程序。
