近日，由中國通信學會舉辦的“2019天線和射頻系統與5G通信專題研討會”在四川成都召開，京信通信系統（中國）有限公司天饋事業部總經理孫善球發表了“基于效能領先的5G無線覆蓋解決方案”的主題演講。

孫善球表示，全球運營商正面臨著營收增長放緩與5G建網成本上升的雙重挑戰，一方面運營商總體營收增速持續下滑，多數運營商的移動業務收入出現負增長，而5G垂直行業處于探索期，盈利模式還有待挖掘；另一方面，5G設備成本約為4G的2-3倍，5G基站單站功耗3-4KW，運營電費高昂，同時存量基站的電力配套改造費用高、周期長。

據孫善球介紹， 5G無線網絡覆蓋主要分為廣域覆蓋、深度覆蓋和熱點覆蓋。廣域覆蓋是在保證容量的前提下，要求單站覆蓋距離越大越好，以減少基站建設數；深度覆蓋是針對室外或室內的弱覆蓋或盲覆蓋區域進行定制化補盲覆蓋；熱點覆蓋主要針對用戶密集或容量需求極高的場景，提升系統容量吸收能力。三者概念不同，需求不同，不能混淆，應區別對待。

基于5G無線網不同場景的覆蓋需求，結合運營商無線網絡部署所面臨的雙重挑戰，孫善球表示，5G無線網絡部署思路應該“基于場景，按需配置，兼顧全域覆蓋和經濟建設”，并進一步給出了“按需配置”的三種具體的分場景部署方案。

緊接著，孫善球?qū)?6TR/32TR基站系統進行了全方位的對比分析。首先提出分析的兩個基點：當天線口饋入的總功率需求一定時，基站系統覆蓋范圍由天線增益決定；當天線口饋入的總功率需求相同時，基站系統能耗差別由Radio效率決定。

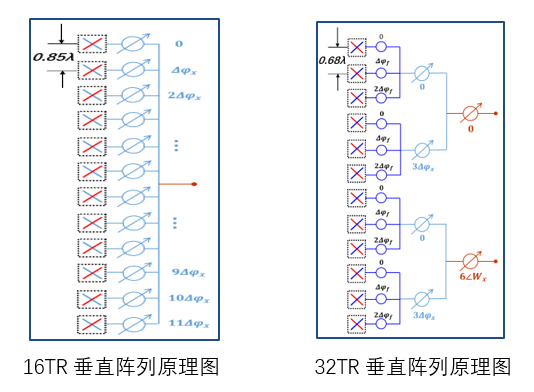

其次詳細介紹了16TR/32TR基站系統配套天線陣列的設計原理，16TR/32TR基站系統配套天線陣列共有8列，每列在垂直方向均有12個輻射單元。16TR每列天線在垂直方向通過機電移相器對每個輻射單元進行獨立的連續相位調整，陣列間距設計自由度大，可以在0.55-0.95λ范圍內靈活選擇，找到增益和副瓣的最佳平衡點，根據過往成功的設計經驗，最終輻射單元間距會選擇0.85-0.95λ。32TR每列天線在垂直方向首先分為兩個子陣A，每個子陣A有6個輻射單元；再進一步將每個子陣A分為兩個子陣B，每個子陣B有3個輻射單元；最后對每個子陣B的3個輻射單元預置固定相位差。最終通過對每個子陣B預置固定相位差，再聯合機電移相器對子陣B按3倍輻射單元間距調整相位及采用AAU對子陣A按6倍輻射單元間距進行數字移相（數字加權），實現垂直方向上的電下傾角調整和波束掃描。因?yàn)殡娤聝A角調整和數字掃描時的陣列間距分別達到了輻射單元間距的3倍和6倍，為平衡增益損失和副瓣干擾電平，輻射單元間距選擇了0.68λ。

在基站系統增益和覆蓋范圍能力方面，16TR天線由于垂直陣列間距設計自由度高，每個輻射單元獨立相位調整，可以獲得良好的增益和副瓣電平抑制。而32TR由于子陣A間距超過4λ，在AAU給予數字相位移相時，其垂直面方向圖的副瓣快速惡化，當掃描范圍超過±0.5°時，副瓣電平已經超出指標要求，同時因副瓣過高占據太多能量，導致天線增益快速降低，達到無法使用的程度；為了彌補上述缺陷，在子陣A內聯合機電移相器對每個子陣B進行射頻移相，因機電移相的子陣B間距仍超過2λ，導致其在電下傾角調整過程中，副瓣電平抑制能力減弱，副瓣電平相比16TR仍高5dB，增益相比16TR低1dB。

在實時波束掃描和電下傾角可調范圍能力方面，16TR和32TR在水平方向的波束掃描能力相同。在垂直方向，16TR天線可以支持較大范圍內的連續電下傾角調整；而32TR天線只能支持±0.5°范圍內的實時多波束數字掃描，超出該范圍時，副瓣電平抑制性能已超出網絡最低指標要求，最終選擇聯合機電移相器進行波束的電下傾角調整，因機電移相器調整時延為數秒級或數十秒級，導致其失去了實時3D波束掃描能力，但因其調整相位的子陣間距超過16TR的2倍，電下傾角可調范圍受限?？梢?，32TR在實時3D波束掃描功能上與16TR無本質區別，但電下傾角可調范圍反而更小。

在基站系統能耗方面，眾所周知，當天線口饋入的總功率需求相同時，基站系統能耗差別由Radio的效率決定，而Radio能耗效率進一步主要取決于功放、射頻電路等部分，其中低功率的功放效率低于高功率功放效率，即在Radio同等輸出功率下，基站系統的通道數越多，功放的效率越低，Radio的能耗越大，經測算，16TR能耗比32TR下降12%以上，比64TR下降30%以上。

最后，孫善球總結道：16/8/4TR是廣域覆蓋場景主流配置，64T/32TR是熱點場景的增強配置，而且16TR是一般城區廣域覆蓋場景最佳配置。32TR實時3D波束掃描能力局限在±0.5°范圍內，不具有實用價值，當聯合機電移相器進行移相時，功能上與16TR無本質區別；16TR容量和水平面多波束能力足以滿足廣域覆蓋場景掃描要求，且相比32TR來說增益提升1.0dB，副瓣電平抑制性能改善5dB，同時能耗降低12%，設備成本降低27%，電下傾角調整范圍更大。綜上，16TR相比32TR具有明顯的性價比優勢。
