寶日希勒露天煤礦年生產能力達3500萬噸，是北方地區重要的煤炭保供單位。在這個繁忙的礦區，長14多米、寬和高都近8米的“巨無霸”礦卡終年不歇地穿梭忙碌。

無人駕駛礦卡

中國移動助力寶日希勒露天煤礦打造智慧礦山標桿企業，大力推進基于5G的智能無人化系統、無人化作業，5G賦能讓寶日希勒露天煤礦成為世界首個極寒環境實現礦卡無人駕駛編組作業的智慧礦山。

5G SA專網挑戰復雜環境

呼倫貝爾草原的冬季漫長且寒冷，嚴酷、惡劣的生產環境，使得礦卡駕駛工作異常艱苦。長期在極寒環境下作業，安全事故率高、影響生產效率曾是困擾這家大型煤礦的最大痛點。

“本項目5G網絡建設采用先進的SA獨立組網方式，是國內首個極寒條件下利用SA獨立組網滿足無人駕駛技術的商業案例?！敝袊?guó)移動內蒙古移動呼倫貝爾分公司副總經理曹哲介紹說。

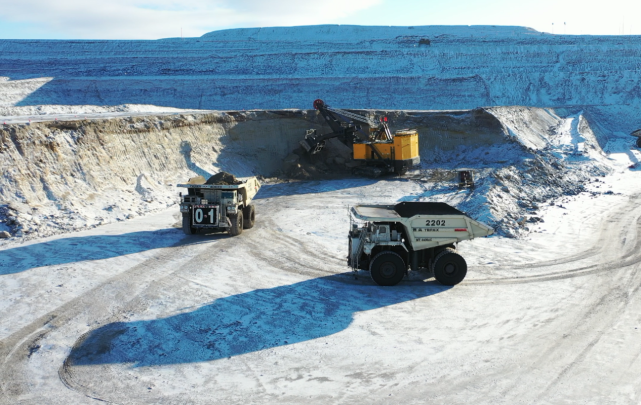

雁寶能源寶日希勒露天煤礦生產現場，無人駕駛礦卡工業性試運行編組運行作業

露天煤礦深邃、廣袤，溝壑縱橫。礦區內復雜的地形和崎嶇的道路還會隨著開采的推進不斷變化。面對如此復雜的組網環境，中國移動為寶日希勒露天煤礦規劃了覆蓋全部生產中心區域的5G網絡，覆蓋全部生產中心區域的無線網絡。在5G無線基站、核心網網絡架構設計方面，為適應礦區作業位置根據生產情況逐年推進變化的情況，且為滿足數據不出園區的安全性及業務應用低時延、高可靠的必要性，中國移動因地施策采用不固定建站方式，并將相關網絡設備下沉至礦區機房，建設專用核心網。同時，為確保無人駕駛礦卡運輸過程中的網絡運行安全，還為礦卡系統配置了全方位通信防護體系，以避免網絡入侵造成的信息安全事故。

礦區中國移動5G基站

呼倫貝爾地區冬季最冷月份平均氣溫在-18℃至-35℃之間，極端低溫甚至達到-50℃左右，這使得大部分機房冬季低溫現象嚴重，存在機房設備退服、設備使用壽命縮短等問題。為滿足極寒環境下無人駕駛礦卡特殊的專網需求，中國移動創造性地制定了5G基站室內保溫方案，通過對機房?jī)?nèi)低溫耐受性較差的設備使用絕熱、絕緣、阻燃的新型材料進行包裹，保證機房?jī)?nèi)基本溫度滿足設備運行需求。同時，利用5G無線設備在運行過程中產生的熱量，為蓄電池等設備進行加熱保溫。各機柜內均安裝溫感器、溫控閥門及風扇，當5G無線設備機柜溫度超過25℃時，溫控閥門自動開啟，通過風扇將熱氣排出，主設備富余熱量將通過通風設備向電池柜傳遞，為蓄電池加熱，以保證冬季-50℃極寒氣溫下5G網絡穩定運行。

駛?cè)霕O寒礦山“無人”區

“寶日希勒露天煤礦的生產過程中，運輸環節占主要開采成本，且安全風險高，實現運輸環節的無人化是當前采礦業的重要發展趨勢。”寶日希勒露天煤礦礦長于海旭表示，“開展5G+礦用無人駕駛研究、設備遠程控制、無人值守等技術能夠有效改善工人工作環境，解決艱苦工作崗位招工難等一系列問題?！?

依托中國移動5G網絡，礦區已完成5臺220噸MT4400礦卡的線性改造、3臺5G智能SD90-5E礦山推土機的安裝，實現在極寒天氣下重型礦車、推土機、電鏟等編組運行和無人礦卡的精準?？俊⒆詣?dòng)裝卸、停車避讓、遠程操控等作業場景。“十幾年來就是在坑里開大車，有了無人駕駛，我們都從礦坑里解放出來了。”寶日希勒露天煤礦運輸段3班無人駕駛組長包長明欣慰地說道。

無人駕駛礦卡車上不需要人工，圖為包長明作為安全員手握遠程監管操作方向盤，通過屏幕監控車輛運行，以便在出現故障時遠程接手駕駛。

礦區內，無人駕駛礦卡來回穿梭、井然有序地自主完成排隊裝載。通過云端無人駕駛管理平臺，加裝毫米波雷達、激光雷達、攝像頭等感知元件，這些“巨無霸”能克服礦區多塵、雨雪、多碎石、路面顛簸等復雜環境挑戰，對作業環境實時感知，與電鏟、灑水車、平路機、指揮車、加油車協同聯合作業，實現裝載、運輸、卸載等一整套露天礦無人運輸作業流程。

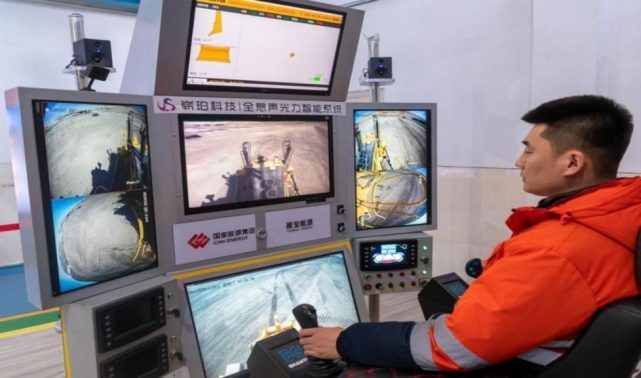

推土機遠程操控現場。

精細動作更多的礦山推土機則使用的是遠程操控技術。移動5G大帶寬、≤20ms的可靠時延及全息裸眼3D技術將現場狀態、畫面、聲音及震動等實時回傳至遙控駕駛艙。坐在舒適、安全的遠程操控艙，駕駛員可實時感受推土機“開山平地”的力量，擁有身臨其境的“駕駛感”。

寶日希勒露天煤礦機電部主任海素峰介紹道：“移動5G+無人駕駛通過先進的智能控制、協同管理、大數據處理、高精定位、融合感知、智能規劃決策等技術，實現了礦卡的無人駕駛運輸，從根本上杜絕因車輛側翻、刮碰、失控、跌落等安全事故造成的人身傷害，達到本質安全的同時也能降低人工成本。”

5G技術的應用，為寶日希勒煤礦打造出國內第一個無人駕駛綜合運輸效率超過有人駕駛的露天礦無人化項目。5臺礦卡的無人化，可精簡礦卡司機16名，3臺遙控推土機可精簡人員9名，3臺智能巡檢機器人可精簡人員12名，實現了“少人則安、無人則安”的安全生產目標，現階段年節約人工成本預計將達670余萬元。

中國移動在寶日希勒露天煤礦的5G+無人駕駛應用已獲授權專利28項，軟件著作權21項，發表論文8篇。寶日希勒煤礦的礦卡無人駕駛編組技術研究形成了國內首個極寒工況無人駕駛系統測試標準體系，填補了當前極寒地區礦山設備無人化測試規程的空白。
