入?？谑呛拥琅c海洋的交匯處，常分布著濱海濕地、河口濕地等重要自然資源，同時作為淡水與海水混合的區域，水體交換產生的污染情況也是生態環境監測的重點工作之一。水域面積大、空間分布復雜導致入?？谒w質量監測難度較大。

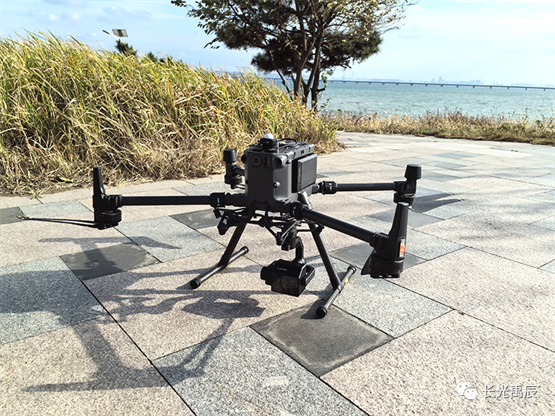

M300 RTK+MS600 Pro+H20

本案例選取山東省某入海閘口作為實驗?zāi)繕?biāo)，使用M300 RTK無人機搭載長光禹辰自主研發的6通道多光譜相機MS600 Pro，獲取了內流河、入?？诎毒€與海面復合場景的影像，具體外業情況見下表：

使用Yusense Map軟件分步執行波段配準、二維建圖*、反射率校正，得到最終具有反射率意義的拼接影像，其中水面部分已進行DOM填充，但海面波浪明顯，拼接影像中存在較多波浪與浪花，一定程度影響數據分析，使用Yusense Map Plus查看無波浪水體光譜特征曲線，符合水體光譜反射特征。

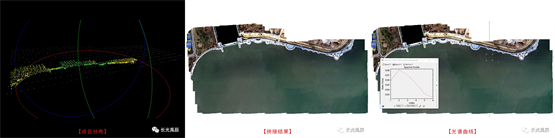

點云分布&拼接結果&光譜曲線

使用Yusense Map Plus分別進行富營養化與黑臭水分析，可以看出本案例所選入海口中的內流河部分整體呈現中度富營養化情況，海水部分呈現輕度富營養化與中營養趨勢。其中輕度富營養化區域主要集中在入海閘口與景觀岸線附近，閘口定期開放引起內流河水體流向海洋，同時景觀岸線處底質堅固、水下高程較高，水體流速相對較慢，結合水動力分析符合富營養化空間分布規律，同時整體無黑臭水體污染，因此使用DOM填充方法對光譜屬性影響較小，可以滿足水體監測需求。

水質監測專題圖

04海岸線場景

海岸線是研究陸-?？臻g關系的重要場景，陸地與海洋間物質相互作用易引起水環境變化，進而影響生態系統穩定性，尤其對于紅樹林、海島等重要生態保護區域，海岸線水體的水質監測尤為重要。

M300 RTK+MS600 Pro

本案例選取山東省某濱海岸線作為實驗?zāi)繕?biāo)，使用M300 RTK無人機搭載長光禹辰自主研發的6通道多光譜相機MS600 Pro，獲取了陸面與海面復合場景的影像，具體外業情況見下表：

使用Yusense Map軟件分步執行波段配準、二維建圖*、反射率校正，得到最終具有反射率意義的拼接影像，其中水面部分已進行DOM填充。此海岸線屬外海區域，海面波浪明顯，拼接影像中存在大量波浪與浪花，一定程度影響數據分析，使用Yusense Map Plus查看無波浪水體光譜特征曲線，符合水體光譜反射特征。

點云分布&拼接結果&光譜曲線

使用Yusense Map Plus分別進行富營養化與黑臭水分析，可以看出本案例所選海岸線中的水體受海浪影響明顯，產生大量耀斑，多波段均呈現較高反射特性，海水部分呈現中營養與貧營養趨勢，其中中營養區域主要集中在岸線附近，水面中因船只波浪影響產生少量中營養區域，整體符合海洋水體常態化趨勢，對于出現的少量黑臭水體區域，經分析主要是由于浪花的高反射特性引起的系統誤差，不影響整體水環境的評估結果，因此使用DOM填充方法對光譜屬性影響較小。

水質監測專題圖

05案例總結

本次案例驗證了“湖泊水庫”、“大尺度河道”、“入?？凇奔啊昂０毒€”4種常見的廣域水體場景，結合實例結果，基于Yusense Map實現的局部空三+DOM填充的方法可以基本滿足常規場景下的廣域水體處理與分析方法，但若遇波浪、水面耀斑、水面倒影引起的水體目標性狀變化的情況，會一定程度影響數據處理與分析準確度。

使用Yusense Map實現廣域水體拼接的功能并非流程化工具，需要進行如點云修繕、填充影像匹配、DOM編輯等輔助性操作，歡迎有相關需求的用戶聯系長光禹辰詳細溝通。

*本文所述二維建圖方法與Yusense Map常規二維建圖方法存在差異，歡迎聯系長光禹辰了解詳情。
