前言

自2018年仰儀科技推出首款電池絕熱量熱儀BAC-420A后，持續推進設備迭代升級，陸續研發出BAC-420B低溫型電池絕熱量熱儀、BAC-800A大型電池絕熱量熱儀、BAC-800B及BAC-1000A密封型大型電池絕熱量熱儀等多款產品。其中，BAC-800B與BAC-1000A兩款密封型大型電池絕熱量熱儀的技術革新與升級幅度最為顯著。

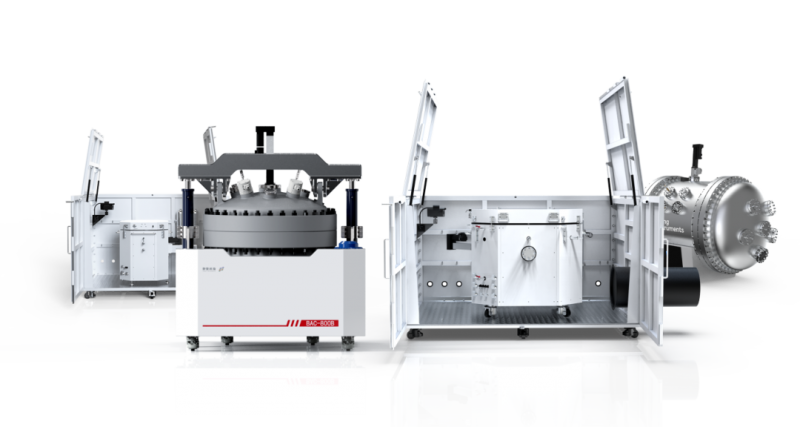

仰儀科技BAC系列大型電池絕熱量熱儀

BAC-420A絕熱量熱儀依據ASTM E-1981標準研發，其結構借鑒了仰儀科技化學品絕熱量熱儀TAC-500A的技術架構，包括BAC-90A和BAC-800A也是該統一技術路線。而BAC-800B與BAC-1000A則是在繼承前代產品優勢的基礎上，結合客戶在鋰電池熱失控測試中新痛點和需求，全新研發的新一代大型電池絕熱量熱儀。

在保障實驗絕熱性能與溫度數據測量準確性的基礎上，BAC-800B創新性地在儀器絕熱層外增加了一層壓力容器，符合國標GB 150內壓力容器標準。該設計可將實驗過程中產生的氣體完全封閉，實現溫度測試與產氣測試（包括產氣壓力、產氣速率、產氣量等）的同步進行，使單次實驗即可獲取傳統多組實驗才能得到的數據，有效保障了數據的統一性。

相較于之前的絕熱量熱儀，密閉型電池絕熱量熱儀可獲得更多的絕熱熱失控數據，同時保證了絕熱性能的準確可靠性，即獲得準確可靠的溫度數據。另外，同一個電池的熱失控數據在兩種不同儀器上的復現性也是許多人關注的重點。因此，本次實驗選用了兩個500Ah+磷酸鐵鋰電池分別在BAC-420A及BAC-800B開展測試。

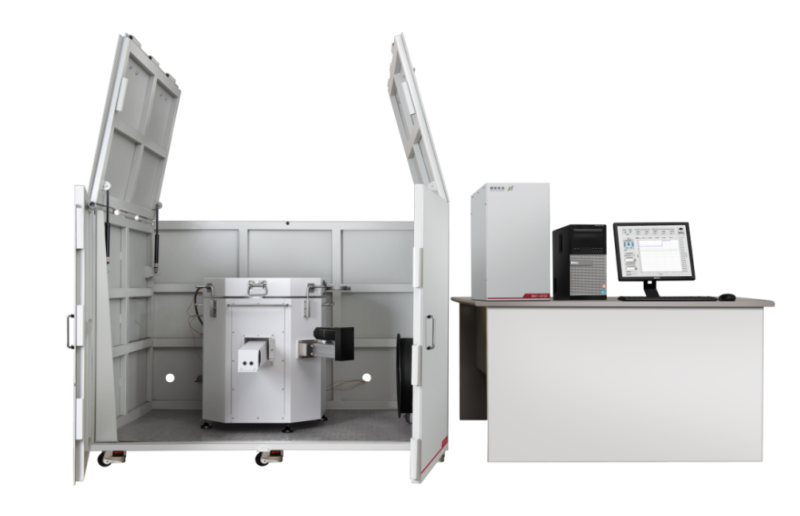

圖1 BAC-400A大型電池絕熱量熱儀

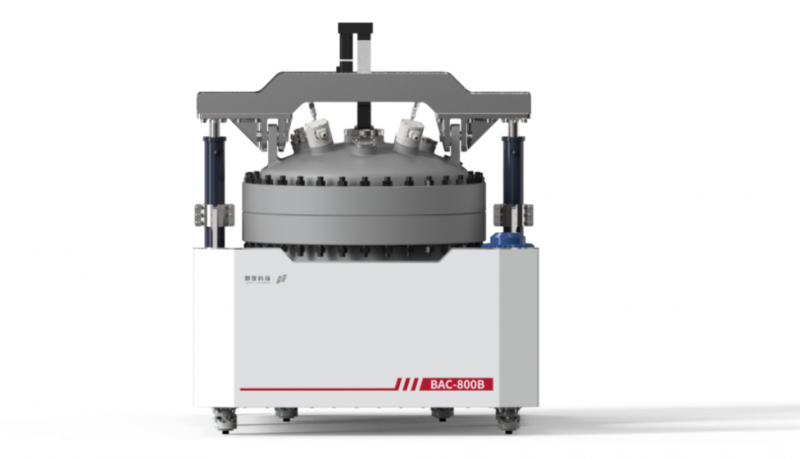

圖2 BAC-800B大型電池絕熱量熱儀

實驗方案

本次實驗采用BAC-800B與BAC-420A大型電池絕熱量熱儀對磷酸鐵鋰電芯進行絕熱熱失控測試。為確保數據對比的有效性，實驗選用同一批次的兩個500Ah+磷酸鐵鋰電池，其中BAC-800B在測試溫度與電壓參數的同時同步進行密封產氣測試，BAC-420A僅測試溫度與電壓數據，其余實驗條件（包括附加熱電偶配置、夾具規格等）均保持一致。

測試結果

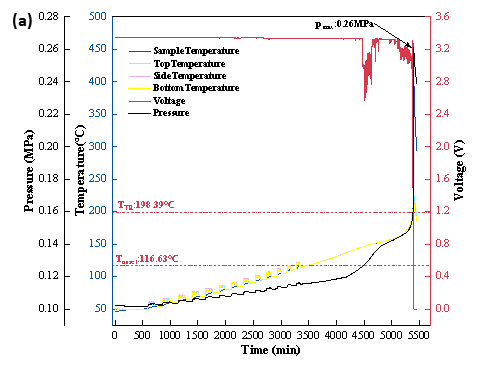

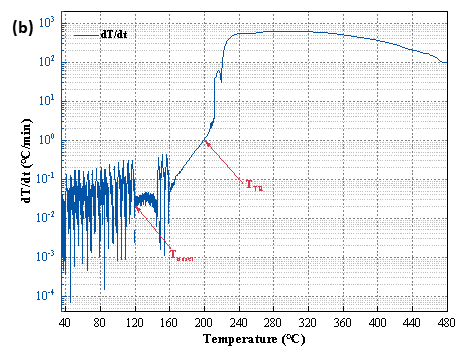

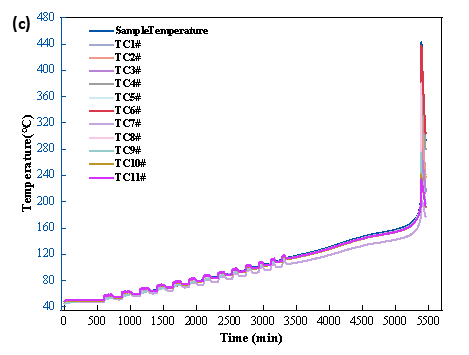

圖3 BAC-800B電池熱失控溫度&電壓曲線、(b)溫升速率-溫度曲線和樣品熱電偶及附加熱電偶溫升曲線

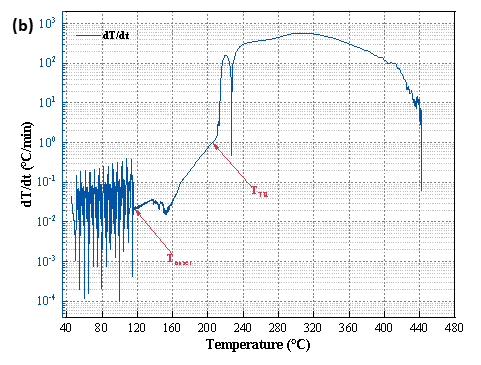

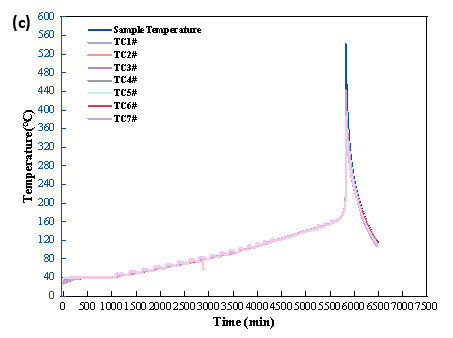

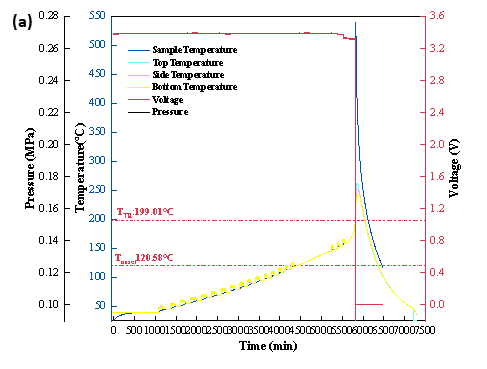

圖4 BAC-420A電池熱失控溫度&電壓曲線、(b)溫升速率-溫度曲線和樣品熱電偶及附加熱電偶溫升曲線

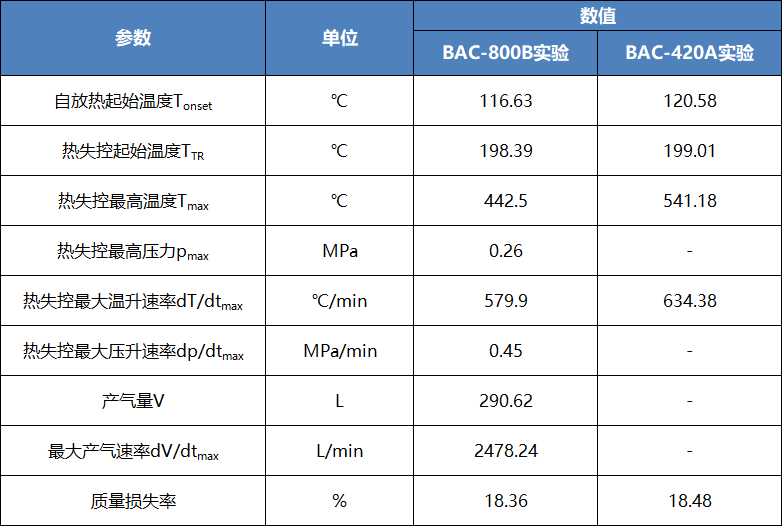

表1 電池熱失控測試結果參數匯總

對圖3及圖4中的實驗數據分析后發現，兩次實驗的T1及T2溫差值均在5℃以內，且觀察到溫升速率-溫度曲線也保持了高度一致。通過對兩次實驗的分析發現，兩個不同儀器對同一電池的實驗仍能保持良好的重復性。

總結

本次實驗結果證實，仰儀科技旗下不同尺寸及類型的絕熱量熱儀針對同一類型樣品測試時，能夠保持良好的數據一致性。盡管設備腔體尺寸及技術路線存在差異，但其均具備優異的絕熱性能，可確保測試數據的準確性與一致性。
