在剛落幕不久的Hot Chips 32大會上，脫胎于麻省理工學院的初創公司Lightmatter展示了用于通用AI加速的光子計算測試芯片。該處理器利用硅光子和MEMS技術，以光速處理矩陣向量乘法，由毫瓦級激光光源供電。據悉，在相同芯片面積上，光子器件的速度比電子器件快1000倍，而功耗僅有電子器件的1/1000。

Lightmatter于2017年在馬薩諸塞州波士頓市成立，目前有46名員工，已從Google Ventures等投資方處融資3300萬美元，擁有30項專利。作為最早面向AI推理定制光子芯片的公司之一，Lightmatter將于2021年秋季推出其首款商業產品——搭載光子計算芯片的PCIe卡，專為數據中心AI推理工作負載而設計。

能效提升20倍，吞吐量提高5倍

得益于硅光子技術的進步，硅芯片上的光傳輸成為可能。光子芯片通過采用與傳統基于晶體管的電子器件完全不同的物理學原理，可實現更快的性能、更低的能耗。Lightmatter首席執行官尼克·哈里斯稱：“我們可以利用現有AI數據中心，將能耗降低為原來的1/20，將物理空間減少為原來的1/5?！?

據他介紹，這只是Lightmatter正在打造的第一代產品，未來還有很長的路線圖。哈里斯強調，此次展示的測試芯片只是作為其技術的演示，并不是為了在基準測試中有出色表現。但他堅持認為，在實際應用中，該演示芯片仍將擊敗AI加速領域的市場領導者——英偉達A100 GPU。據哈里斯介紹，與A100相比，其光子芯片在BERT和ResNet-50推理等工作負載上可提供20倍的能效和至少5倍的吞吐量。

格芯代工，采用3D封裝堆疊

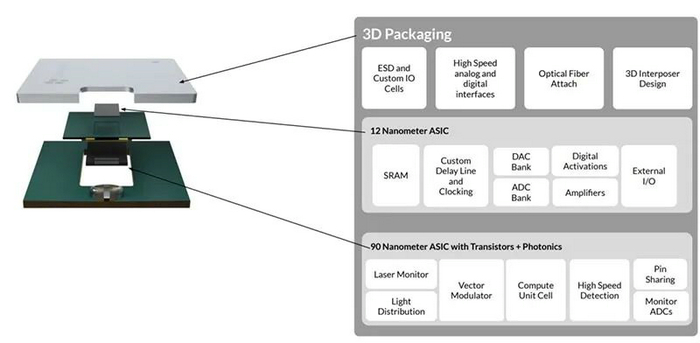

Lightmatter的芯片由兩個垂直堆疊的芯片組成，整個芯片面積為150平方毫米，兩個裸片均由格芯標準CMOS工藝制造，包含超過十億個FinFET晶體管、數萬個光子算術單元和數百個記錄設置數據轉換器。

上方是一個12nm ASIC(Lightmatter副總工程師Carl Ramey在Hot Chips演講時介紹的是14nm ASIC)，用于存儲內存和控制下方作為計算引擎的90nm光子芯片裸片。該光子處理器具有64 x 64光子矩陣向量乘積計算器，可在標準數據中心工作溫度下運行，總延遲時間不到200皮秒(1萬億皮秒=1秒)，比晶體管計算要快幾個數量級，晶體管計算需要多個時鐘周期。計算引擎由50兆瓦的激光驅動。哈里斯認為，這種低功耗光子計算芯片的優勢之一，是可以與控制/內存ASIC進行3D堆疊?；诰w管的計算芯片會散發過多的熱量。堆疊的芯片縮短了ASIC上的操作數存儲區與光子芯片上的計算元件之間的軌跡線——從數據轉換器到光子計算引擎的距離不到總路徑的1毫米。反過來，這降低了延遲和功耗。哈里斯說：“這里有一個很好的正反饋循環”， “節省功耗使我們堆疊，而堆疊可以節省更多功耗。”

更高速度、更低功耗是如何實現的?

Lightmatter光學計算陣列由DAC和ADC模塊封裝，作為與數字電路的其余部分的接口。DAC接收數字輸入信號，將其轉換為模擬電壓，并使用該電壓來驅動激光器(該技術已在光纖發射器中廣泛使用)。

來自該激光器的光，在進入馬赫曾德爾干涉儀(MZI)后，相干光分為兩束，每半束光的相位調整不同，將具有不同相位的光束組合會導致相長或相消干涉，從而有效地調制通過MZI的光的亮度(該調制可被視為乘法運算)。

在波導(承載光的“電線”)相遇之處，信號被有效地加在一起，這是光MAC的基礎。計算陣列輸出的光到達光電二極管，通過機械手段實現MZI中的關鍵操作，改變光的相位。

Lightmatter副總工程師Carl Ramey在Hot Chips演講解釋說，其光子芯片使用了納米光學機電系統(NOEMS)。與MEMS器件類似，波導結構通過在下面蝕刻而懸浮，然后通過向其上方和下方的電容器板添加電荷來偏轉。這成功地改變了光的相位所需的數量，并且所需功率極低。

“NOEMS設備具有一些非常驚人的性能，” Ramey說?！八鼈兊膿p耗極低，靜態功耗幾乎為零。我們只是將一些電子傾倒到小電容器上，幾乎沒有泄漏——電容足夠小，致動所用的動態功率也很小。(結構)也能以相對較高的速度啟動，最高可達數百兆赫?！?

Ramey說，Lightmatter的演示芯片具有64 x 64計算元素，但可以很容易地擴大規模。

據他介紹：“類似于基于晶體管的脈動陣列，計算量與面積成線性比例關系，“延遲也隨著陣列的尺寸而縮放。因此，在一個典型的流水線晶體管設計中，您需要64個時鐘周期來執行這些操作，從左到右。我們的延遲也隨陣列尺寸而定，但是速度要快三個數量級。因此，即使是1000 x 1000的陣列，其延遲也會遠低于納秒。”

有趣的是，光子計算陣列消耗的功率與面積的平方根成比例。這是因為功耗主要歸因于數據轉換。

“當我們將每個新元素添加到陣列中時，我們將獲得更高的性能，但是我們只需要付出功率平方根的代價即可?！? Ramey說，“因此，我們制造的芯片越大，實際上它們的效率就越高。這與電子系統有很大不同，電子系統只是線性擴展：性能越高，功耗越大。”

除了與計算相關的能量外，還有與在芯片周圍移動數據有關的能量(當今基于晶體管的大型AI芯片在硅片上移動數據可能要消耗50-100W功率)。而通過光學計算，以光學方式移動數據，意味著不需要電源，從而節省了很多錢。

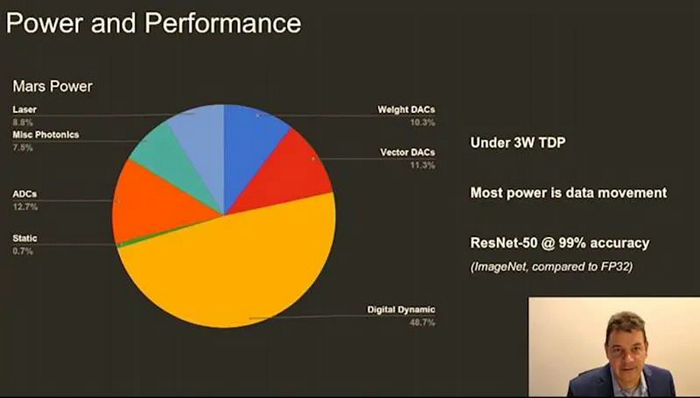

結果是，光子計算設備的運行功耗不到3W，僅是其他計算方法每次推理操作所消耗能量的一小部分。

支持同時執行多個AI推理任務

光子計算的另一個有趣功能是并行處理能力。與光通信中使用的技術類似，可以將多個獨立的數據流編碼到不同波長的光上，并同時饋入計算引擎。

這意味著光學計算芯片可以同時執行多個AI推理任務。“這是光子計算的一個非常獨特的特性，” Lightmatter首席執行官Nick Harris說，“這意味著您有一個物理資源，一個處理器，但它的作用就像一排處理器?！?

雖然指定的光譜(1310至1600nm)在理論上可以適合至少1000路，但哈里斯說，因激光技術還不成熟，目前僅支持8路。

結語：落地將是艱巨的挑戰

據悉，Lightmatter的目標客戶是當今的數據中心，包括高性能計算等可擴展系統。自動駕駛技術是一個遙遠的未來發展方向，不過哈里斯承認，進入這一領域所需的可靠性工程將是“一項艱巨的任務”。

Lightmatter具有完整的軟件堆棧，支持TensorFlow、PyTorch、ONNX等機器學習框架。哈里斯說，他們的目標是在兩個機器學習框架之間實現即插即用。對于初創企業而言，首要挑戰之一可能是如何使持懷疑態度的客戶理解和接受光子計算的整個概念。

如何做到這一點呢?哈里斯回應稱：“這是一個艱巨的挑戰”。他介紹道，自1960年代以來的計算歷史上，從來沒有一種技術取代過電子晶體管做計算，人們已經嘗試過，但從未成功?！拔艺J(rèn)為這是您第一次看到它的實現，而我們銷售它的方式就是通過展示它的運行?！惫锼拐f。
