近日，中國信息通信研究院泰爾實驗室采用羅德與施瓦茨UWB測試解決方案用于UWB設備認證測試。

超寬帶（UWB）以其特有的高帶寬和短脈沖方式，可實現厘米級定位精度，因此廣受業界青睞.越來越多的UWB設備應用在手機、汽車無鑰匙接入、可穿戴/標簽以及智慧家庭等場景中。FiRa?聯盟自從2019年成立起，不斷開發出引人注目的UWB應用用例并確保UWB設備無縫互操作性，同時提升定位精度。

IEEE802.15.4z標準于2020年年底正式發布，802.15.4z增強HRP-ERDEV(Enhanced Ranging Device)定義了 BPRF（Base pulse repetition frequency）和HPRF（Higher pulse repetition frequency）兩種模式。FiRa?物理層一致性測試適用于這兩種模式，包括接收機測試和發射機測試。具體用例列表如下所示。

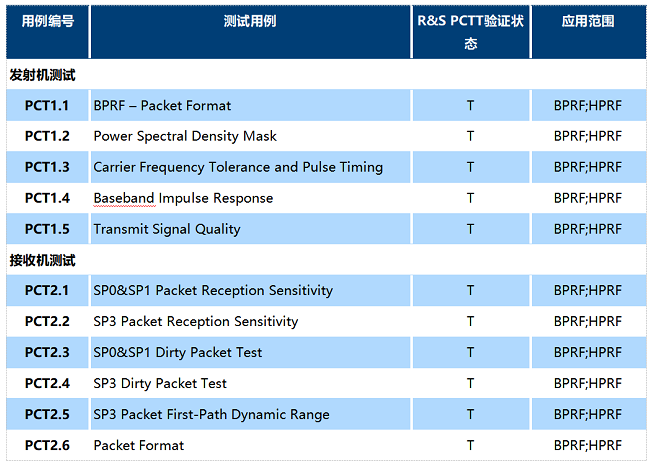

表1: FiRa?物理層測試用例列表

羅德與施瓦茨的UWB PHY測試套件完全支持上述用例并且已經通過FiRa?聯盟認證。該解決方案包括無線通信測試儀R&SCMP200，外部合路器R&SCM-Z300A以及集成的自動化測試軟件R&SWMT。CMP200用于生成UWB信號并執行UWB測量。套件的3組射頻端口可同時對3個DUT進行測量。這能夠很大程度上提高研發測試效率和產線吞吐率。CM-Z300A將連接CMP200和被測設備（DUT）的天線端口。WMT可以自動化運行UWB物理層一致性用例并自動生成測試報告，提升測試效率。

圖1：UWB 設備FiRa?物理層測試連接示意圖
