從微觀的神經元活動到宏觀的認知行為，腦科學探索著人類最神秘、最復雜的領域之一。在這個過程中，科研人員、醫生和創業者們扮演著至關重要的角色。他們不僅致力于揭示大腦的奧秘，更將科研成果轉化為實際應用，推動腦科學領域的進步和發展。

為了深入了解腦科學領域的科研創新、轉化、臨床應用和前景，以及產業內的創業風向和發展瓶頸，橙果局策劃了“Brain talk接龍”系列訪談。我們希望通過與科研人員、醫生和創業者的對話，為大家呈現一個全面、深入的腦科學世界，讓更多人了解這一領域的最新進展和未來趨勢。

本期“Brain talk接龍”的專家是來自北京航空航天大學儀器科學與光電工程學院丁銘教授，她將帶來結合量子磁場測量腦部疾病的研究故事。

當量子磁場測量技術和腦科學發生交集，北京航空航天大學儀器科學與光電工程學院教授丁銘在成功研發無液氦腦磁圖儀后，幾乎每天都能收到來自各大醫院神經科醫生的反饋：“這個產品太好了，我們臨床太需要了?！?

精確診斷腦部疾病是醫生們面臨的棘手問題。雖然功能基因組學和神經系統影像技術已經被廣泛應用于臨床實踐，但許多腦重大疾病的病理機制仍然是未解之謎。這種感受也同樣縈繞在丁銘心上。在大大小小的學術會議間歇，許多臨床醫生會主動找上丁銘團隊尋求合作，希望能夠共同突破腦重大疾病精準診斷相關技術。

“是因為痛點太突出了，在有些問題上缺少一個精確診斷的工具?！痹诓稍L過程中，丁銘反復提及這句話，她很同意用“千呼萬喚使出來”來形容無液氦腦磁圖產品的誕生。

01下一代生物成像技術

2015年前后，丁銘偶然間看到一些關于量子磁場測量進行腦部疾病檢測的論文；2017年，丁銘又看到英國諾丁漢大學Sir Peter Mansfield影像中心基于原子磁力計研發了世界上首臺可穿戴式非超導式腦磁圖儀，患者可以在掃描過程中移動,甚至是喝水、顛乒乓球。“當時就覺得很有趣。”丁銘回憶道。

而這也打開了丁銘將量子磁場測量技術用于腦疾病研究的思路。丁銘說，當時國內還很少有團隊專注該方向的研究，他們基本集中在底層磁場測量技術的開發工作上。作為工科教授，她一直希望結合現有技術，研發出能實際用于臨床的生物磁場測量儀器。

▲無液氦腦磁圖儀，來源于未磁科技官網

朝著這個方向，丁銘開始進行原子磁力計技術的研究，并在原子磁力計技術突破后，進一步成功研發出新一代常溫運行的無液氦腦磁圖儀。這款腦磁圖儀最高可集成256通道原子磁力計，可以有效檢測大腦磁場信息，幫助醫生進行腦疾病診斷與研究。

其中，儀器采集的腦磁信號來自大腦皮層中作為主要投射神經元的錐體細胞，當大腦產生意識活動時，錐體細胞內將發生微弱的電流變化從而產生腦磁信號。一開始著手研發時，丁銘就感到這種方式與其他測量技術有很大不同。

“現在常用的腦功能成像方法，大多通過含氧量變化或者代謝變化進行判斷，都是對大腦神經元活動的間接測量?！倍°懭绱苏f道。

而腦磁是對大腦放電活動的直接測量，可以精準地實現大腦功能性成像。與腦電信號相比，腦磁信號不受頭皮軟組織、顱骨等人體組織阻抗的影響，衰減率低且不易發生畸變，也因此能夠獲得更加細微且準確的大腦活動信息，具有較高的時間及空間分辨率。

這也被定義成“下一代生物成像技術”。

02錨定腦機接口、腦腫瘤、癲癇、阿爾茲海默病等熱門賽道

醫療技術和儀器永遠是為解決臨床問題服務。丁銘告訴橙果局，團隊研發的無液氦腦磁圖儀能輔助醫生完成重要腦部手術前的定位和評估。

2024年2月初，首都醫科大學宣武醫院趙國光教授團隊、清華大學醫學院洪波教授團隊宣布實現通過植入式硬膜外電極腦機接口，幫助54歲四肢截癱患者老楊擁有自主喝水等腦控功能，抓握準確率超過90%。

其中，無液氦腦磁圖可發揮腦磁信號采集并解讀數據的作用。在接受采訪時，未磁科技創始人蔡賓博士表示，無液氦腦磁圖儀大概只需10分鐘即可完成精準、無創的定位，找到需要手術的大腦功能區域，為后續有創手術提供術前規劃。

這只是無液氦腦磁圖儀應用的一個方向。在更多腦部疾病領域，如癲癇、腦腫瘤、阿爾茲海默病等方向，丁銘團隊研發的無液氦腦磁圖儀同樣發揮著重要作用。

以腦腫瘤術前功能區定位和評估為例，2023年11月，首都醫科大學附屬北京天壇醫院季楠教授團隊完成全球首例無液氦腦磁圖運動功能區定位輔助下的膠質瘤切除手術。在術前，手術團隊利用無液氦腦磁圖儀和功能核磁進行了上肢運動功能區定位，并利用“金標準”術中皮層電刺激進行運動功能區定位驗證，結果表明無液氦腦磁圖儀較功能核磁定位更加準確，與皮層電刺激結果高度一致。

腫瘤成功切除后患者運動功能完整保留，病人得以重返社會正常生活?！罢业侥[瘤，然后切除腫瘤。”丁銘這樣說，“切除腫瘤是為了活下來，而最大程度的保護腦部功能區是為了讓患者更好地生活。”目前在天壇醫院已開展的研究病例中，基于無液氦腦磁圖儀對腦腫瘤患者進行腦功能區定位的研究成功率已經達到100%。

在癲癇病灶定位方面，無液氦腦磁圖儀同樣提供了一種全新方法。2024年2月，媒體報道了“全球首例無液氦腦磁圖定位核磁陰性難治性癲癇手術”新聞。要知道，核磁陰性的難治性癲癇已經成為癲癇外科中公認的難點。由于常規影像學檢查無法定位致癇病灶，許多此類患者也失去了通過手術達到治愈的機會。

華中科技大學同濟醫學院附屬同濟醫院神經外科舒凱教授團隊通過無液氦腦磁圖的檢查，完成癲癇患者在靜息狀態下1小時左右的腦磁圖無創檢查，經過分析，其偶極子定位于右側額上回及額上溝，與其他檢查相符且更加精準。

“這與過往檢測癲癇病灶的有創技術有很大不同?！倍°懻f，“常規方法需要向患者大腦中植入電極棒，而用腦磁信號進行定位，則是完全無創的，不用植入任何東西?！?

而針對阿爾茲海默病，丁銘團隊更加注重于病癥的早期診斷?！鞍柎暮Ｄ∈且环N起病隱匿的進行性發展的神經系統退行性疾病，病理改變積累緩慢，直到產生癡呆癥臨床癥狀。越是發展到后期，藥物治療的成功率就越低?！痹诙°懣磥?，腦磁圖儀有望成為早期無創檢測阿爾茲海默病的重要手段。

無創、高空間分辨率和高時間分辨率是無液氦腦磁圖儀獨有的優勢，也是產品能夠快速應用于各類腦重大疾病的重要原因。丁銘認為，他們的工作就是為醫生提供一個工具，幫助醫生和科學家解決腦疾病檢測及腦科學研究上的難題。

03產業明日之星

從想法萌芽到項目立項，丁銘說，一切還算是順利。

2023年5月21日，國家重點研發計劃“診療裝備與生物醫用材料”重點專項“新型無液氦腦磁圖系統研發”項目啟動會召開。該項目由北京未磁科技有限公司牽頭，聯合與首都醫科大學附屬北京天壇醫院、北京航空航天大學、機械工業儀器儀表綜合技術經濟研究所、中國食品藥品檢定研究院、華中科技大學同濟醫學院附屬同濟醫院、北京中醫藥大學東直門醫院、北京交通大學、北京水木東方醫用機器人技術創新中心有限公司協同攻關。在國家項目的支持下，團隊得以快速搭建腦磁圖實驗室，進行高效研發和產品迭代。

丁銘面臨最大的難點是如何把產品做得更好。丁銘告訴橙果局，在實際研發過程中，腦磁圖產品仍然存在許多困難。

一是如何準確收集到微弱的腦磁信號。腦磁信號在顱外的強度僅在10-100fT量級，約為地球磁場的十億分之一，十分微弱因而難以探測。

“而要測量微弱的腦磁信號則需要特別靈敏的傳感器。雖然國內外針對傳感器的相關研究很多，但真正能形成產品的公司不過兩三家。”丁銘同時感嘆，傳感器要想集靈敏性、小型化于一身，是一件十分不容易的事情。

二是高密度陣列結構會影響傳感器效果。腦部磁場測量需要很多通道同時進行，這意味著傳感器與傳感器之間也會互相影響，產生串?dāng)_，從而影響腦磁信號測量準確度。三是腦磁測量對場地及環境要求較高。需要搭建磁屏蔽系統隔絕外部磁場，而傳統腦磁圖儀使用的磁屏蔽房造價昂貴，占地面積大，且建設周期長，不利于腦磁圖在醫院的實際落地應用。

為此，丁銘團隊首先是在傳感器上下功夫。丁銘表示，團隊使用的傳感器是自主研發的全國產化傳感器。據了解，這是全球為數不多進入到量產的商用量子磁場傳感技術。

丁銘表示：“現在，我們研發的傳感器不僅在指標上追平美國競爭對手，在集成度、可靠性等方面都比國外做得更好，尤其在對腦磁檢測關鍵的體積上，相較于此前美國Quspin原子磁力計產品體積進一步縮小15%?！?

在磁場屏蔽方面，丁銘團隊利用重量不足一噸的集成式的屏蔽倉和動態磁場追蹤系統實現了高效能的主被動磁場屏蔽，可方便、快速的在幾乎所有醫療環境中進行部署，并大幅降低了設備的購置、安裝和維護成本及難度。

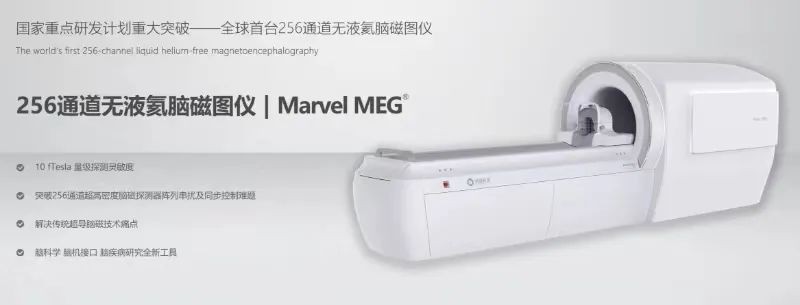

▲全球首臺256通道無液氦腦磁圖儀，來源于未磁科技官網

2024年2月3日，未磁科技發布了全球首臺256通道無液氦腦磁圖儀。據了解，該款產品使用了截面尺寸僅為11.4mm×15mm的全新原子磁力計，相較于此前美國Quspin原子磁力計產品體積進一步縮小15%，是目前全球最微型化的商用原子磁力計。

此外，該腦磁圖儀還保持了10fT量級的極弱磁場測量靈敏度。同時還突破了256通道超高密度腦磁探測器陣列串?dāng)_及同步控制的難題，第一次使得無液氦腦磁圖儀OPM-MEG通道數達到與傳統超導量子干涉儀腦磁圖儀SQUID-MEG相當。

對于腦磁圖技術研發以及產品發展，丁銘認為：“產業發展速度很快，產品性能也快速走向成熟，很多臨床專家也已經用上了我們的設備開展研究。只不過市場的培育可能還需要一定的時間。”反過來，身為科創者的她也十分希望和臨床專家合作，共同推廣技術走向市場。

來源：動脈橙果局

作者|沈宇婷
