DIC非接觸光學測量技術越來越多地應用在建筑工程、關鍵載荷構件的動靜態性能測試中。DIC技術可準確測量全場三維空間的位移、振動、速度加速度、頻率以及模態振型等數據，可以快速完成標定部署，提升測試和模擬實驗效率。

DIC非接觸光學測量系統可提高測量測試完整性、精度和速度，實現對復雜結構的全面測量和分析。新拓三維自主研發的XTDIC三維全場應變測量系統，已經被廣泛應用于振動試驗、位移姿態、加載變形等土木結構穩定性測量場景中，為建筑工程結構安全測試提供可靠的數據支持。

塔架振動監測

幾米高模型

塔架周期性的振動，會對結構及其附件造成動力、疲勞和塌陷等方面的危害。對塔架振動進行監測，是將塔架的運行狀況加以監控、評價和管理的重要手段。

案例背景：

采用新拓三維DIC非接觸光學測量系統觀測塔架振動，分析多組振動頻率、振動方式下不同部位的離面(Z方向)位移情況，找到薄弱點并加以改善 , 需要測量模型上眾多被測面的三維振動。

傳統方案痛點：

1、傳統測量方案一般采用拉線位移傳感器。位移量大，被測點多，需要布置大量傳感器。

2、響應速度慢：拉線位移傳感器響應速度慢，拉繩易松弛。

3、量程受限：加速度計等傳感器和激光和等量程偏小。

DIC非接觸光學測量系統優勢：

1、無需布線或者傳感器，即可測量塔架全視場被測點的三維空間位移。

2、三維空間位移、范圍大。

實驗結果：DIC軟件對塔架的不同點位進行離面方向的振動數據分析。

橋梁減震支座

非接觸式、大范圍變形測量

橋梁支座是連接橋梁上、下部結構的重要部件，不僅要求支座具有大噸位、大位移性能，同時具有一定的減震性能。為保證相應的工程質量，需按相應技術規范對支座進行力學性能測試檢測。

案例背景：不同材料，不同結構的橋梁底座承載和減震性能不同，因此需要定量的測量分析。高精度、全視場獲取橋梁關鍵結構的變形數據，一直是個難題。

傳統方案痛點：采用搭架子，然后利用接觸式位移計進行測量。傳統測量大都采用百分表或位移計直接測量，該方法搭架子、布線繁瑣。

DIC全場應變測量優勢：

1、 非接觸式、全場監測，同步測量多個被測點。

2、同時測量水平和垂直兩個方向，也可以測量三向空間變形和位移。

3、DIC測得橋梁底座變形數據與傳感器實測值具有較高的一致性。

剪切橫向位移曲線

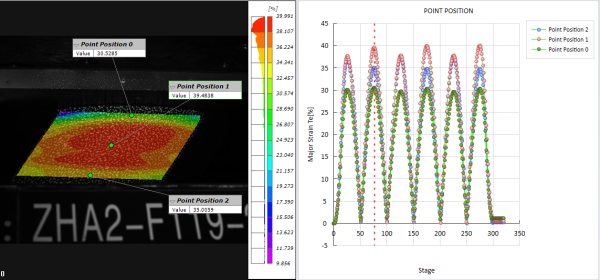

剪切應變曲線

受壓位移曲線

受壓應變曲線

建筑類機器人

三維位移姿態測量

機器人運動姿態控制，可促進施工精準度和效率，為建筑類機器人深度應用和智能建造發展提供數據參考。

案例背景：在施工過程中，測量建筑機器人各個連接及支撐部位的穩定性，以及運作過程中對建筑表面工作質量的評估。

傳統方案痛點：缺乏有效的三維位移姿態測試手段(接觸式和激光類都無法測量)。

DIC非接觸光學測量系統優勢：

1、DIC技術可測量分析各個位置的三維位移姿態。

2、動態三維測試，不受采樣頻率限制，可分析高速運動過程的軌跡姿態。

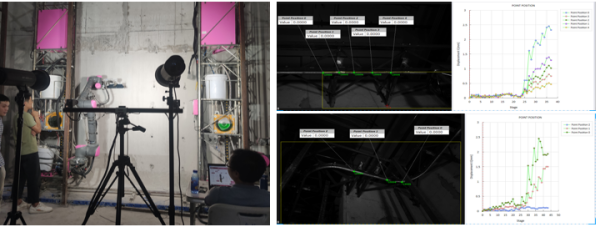

機器人運作時關鍵位置三維動態位移

DIC非接觸光學測量系統具有遠距離、非接觸、高精度、省時省力、全場監測等多優點，可計算結構動靜載試驗中的位移、應變變化，將實測數據與有限元模擬進行比對，驗證模型的正確性，越來越多地應用在現代橋梁、工程、建筑等大型構件的動靜態安全監測中。
