一、智慧礦山行業概述

2020年3月，印發了《關于加快煤礦智能化發展的指導意見》（以下簡稱《指導意見》），明確了煤炭工業智能化發展的方向，吹響了煤礦智能化建設的號角，推動智能化技術與煤炭產業融合發展，提升煤礦智能化水平，促進煤炭工業高質量發展。

在《指導意見》的推動下，各地紛紛出臺政策，推進煤礦智能化建設的行動實施方案，各地政策文件的建設目標及建設任務均提出了煤礦智能化需建設5G + Wi-Fi6網絡系統，依托5G + Wi-Fi6網絡的大帶寬、低延時及廣連接的優勢，開展智能采礦、機器人智能巡檢、智能安防、無人價值、智能環境監測、智能單兵裝備等信息化應用建設。

利用5G + Wi-Fi6高帶寬無線網絡，以及物聯網、大數據、人工智能等技術實現礦山各系統的智能聯動，推動智慧礦山高質量發展，滿足煤礦智能化建設中高清視頻，遠程操控，智能巡檢，自動駕駛等應用要求，推動當?shù)氐拿禾抗I(yè)轉型升級、高質量發展、實現減人增效、提高煤礦本質安全水平。

當前煤礦智能化處于發展的初級階段，煤礦井下仍然面臨著感知難、多類型數據同步傳輸不可靠、遠程控制實時性差、融合大數據的智能決策效率低等問題；為了解決這些問題，上海瑞京特（RisingTec）本方案設計結合Wi-Fi6無線關鍵技術和煤礦井下實際應用需求，介紹智慧礦山井下Wi-Fi6無線通信組網應用。

二、智慧礦山無線通信系統需求

1.系統功能

上海瑞京特（RisingTec）為智慧礦山建設一套井下Wi-Fi6專用無線系統、配合井下萬兆光纖環網，用于承載智能化建設各類子系統的無線業務，基于Wi-Fi6工業無線網絡逐步推進煤礦井上下各安全生產系統智能化改造。提高經營質效，降低成本，減少直接生產人員，改善安全狀況，優化安全生產管理模式，創建本質安全型高產高效礦井，實現礦井的生產過程自動化、安全監控數字化、安全生產管理智能化的目標，主要系統功能如下：

1、無線語音視頻：采用WIFI6無線專網+SIP-IP語音對講系統+信息化礦燈，實現礦井內工作、維修、搶救、巡邏等人員的手持WIFI手機之間進行語音通信聯絡，及時調看信息化礦燈的視頻數據，并通過控制中心的調度臺對礦井內工作人員傳送信息、通知及命令等，對突發事件及時進行命令和人員調度。

2、無線人員定位：采用WIFI6無線專網+UWB無線定位系統，實現礦井內無線覆蓋范圍內的人員定位、監測和跟蹤任務，并準確找尋到目標對象，實現對工作人員或檢修人員實時定位和監控管理。

3、無線遠程控制：上海瑞京特本安WIFI6 AP/CPE，具備高帶寬、低時延、快速漫游的特點，為井下智能巡檢機器人、單軌吊、采煤機等移動設備提供（控制信號+視頻圖像+語音對講）提供高帶寬無線實施傳輸，實現無線遠程控制和無人駕駛；同時WIFI6具備高密度無線接入和高容量無線業務的特點，為井下各種傳感數據通過無線網絡上傳至監控中心。

2.智慧礦山Wi-Fi6無線網絡設計要求

由于井下環境較為復雜，并且長期處于無人職守狀態，要求必須滿足以下要求：

（1）礦用本安Wi-Fi6設備滿足本安要求，并且支持在防潮，防火、防爆等惡劣環境中仍可穩定運行；此外，要求設備抗干擾能力強，從而保證數據的穩定無線傳輸。

（2）井下巷道長度較長且環境復雜，全覆蓋時，設備安裝要根據現場實際情況進行布置，做到無縫覆蓋，并且合理預留重疊覆蓋區。

（3）單軌吊、采煤機等大型移動設備，會涉及到在不同無線覆蓋區進行漫游切換，滿足信號傳輸不掉線的效果，這需要在不同無線覆蓋區之間達到較快的切換時延。

三、解決方案

1.設計原則

（1）總則

礦用Wi-Fi6專網無線系統建設應做到技術先進、安全高效、功能適用、經濟合理，并具備可擴展性、開放性和靈活性；

（2）安全性

煤礦井下建設的礦用Wi-Fi6專網所采用的技術和設備材料，都必須符合相應的國際標準和國家標準，并嚴格依據煤炭安全行業的相關標準進行設計。井下所有通信系統設備必須滿足國家礦用產品安全標志中心規定，必須為隔爆或本安型設備，且具有防爆合格證和“MA”標志；同時網絡建設應滿足礦用網絡安全與信息安全的相關規定。

（3）可靠性

礦用Wi-Fi6專網無線通信系統應在各類型礦井復雜環境下長時間穩定運行；滿足井下工作面、巷道、機電設備室等特殊場景對無線網絡傳輸高可靠、高實時性、高上行帶寬的需要。

（4）融合性

礦用Wi-Fi6專網無線通信網絡建設應與在用的礦井通信網絡實現融合，應與原有資源相結合；經過網絡安全隔離后，可與5G專網及公網連接，在保障數據安全的條件下實現全方位的互聯互通。

2.方案組網構架

井下巷道每隔300至400米布置一套瑞京特Wi-Fi6無線AP，并分配不同的SSID，基于不同SSID劃分VLAN、分配不同的QoS，實現控制數據、語音數據、視頻數據的優先級接入；

井下無線AP通過分段式光纖級聯或者光纖環網組成小的無線局域網，匯聚到井下萬兆光纖環網，實現與中心機房控制平臺的信息交互。以下是網絡架構示意圖：

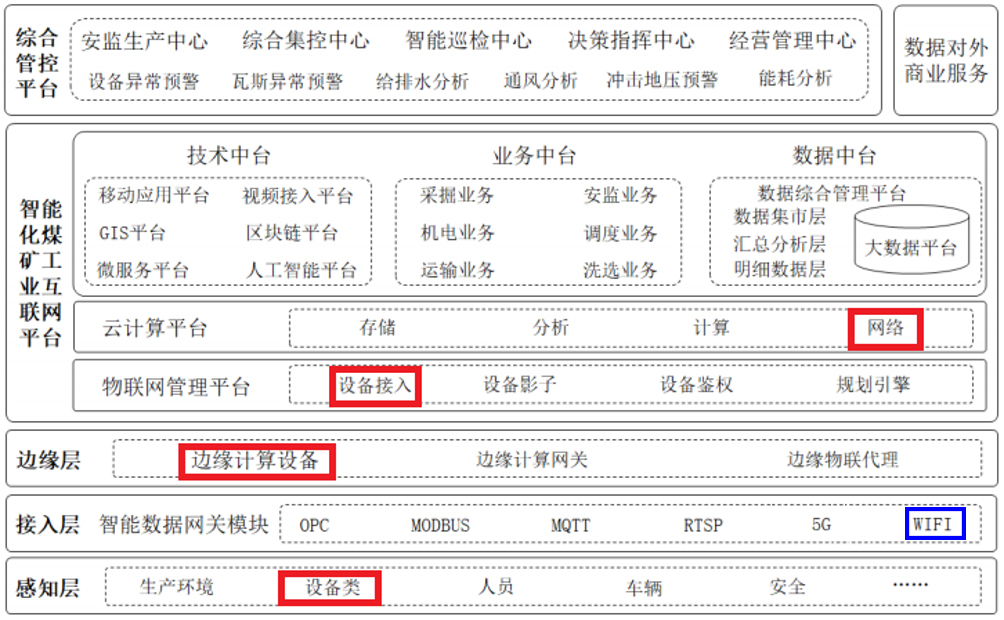

智能化建設總體框架圖

Wi-Fi6無線組網示意圖

四、產品簡介

1.RisingTec W622-MA-I（本安型工業Wi-Fi6無線AP/CPE主板）

速率：1774.5Mbps

標準：IEEE 802.11 a/b/g/n/ac/ax

網口：1 * 1G & 10G（SFP+），2 * 10/100/1000M（RJ45）

電源：12V DC供電（鳳凰端子）

功耗：滿負荷12VDC（900mA+500mA）

漫游：CPE模式支持快速無縫漫游

2.RisingTec W662-MA-D（本安型萬兆環網工業Wi-Fi6無線AP/CPE）

速率：1774.5Mbps

標準：IEEE 802.11 a/b/g/n/ac/ax

網口：2 * 1G & 10G（SFP+），1 * 10/100/1000M（RJ45）

電源：12V DC供電（鳳凰端子）

功耗：滿負荷12VDC（1000mA+500mA）

漫游：CPE模式支持快速無縫漫游
