全球領先的光學與顯示、色彩測量技術方案供應商——柯尼卡美能達(中國)投資有限公司(以下簡稱“柯尼卡美能達”)旗下光學儀器部門的成員瑞淀光學(以下簡稱“瑞淀”)持續為多行業客戶提供成像式解決方案,并廣泛應用于照明和顯示產品的光測量等領域。

其中,瑞淀成像亮度計和色度計可通過科學級的相機系統搭配光學濾色片,復制人眼對光的感應,從200萬到6100萬像素的科學級傳感器,滿足不同客戶及應用場景的需求。除了可以搭配傳統的光學鏡頭之外,瑞淀的成像式亮度計和色度計,還可以搭配特殊的光學鏡頭來滿足不同行業、不同應用的測試需求,如錐光鏡頭、AR/VR鏡頭,顯微鏡頭,近紅外鏡頭。

成像系統搭配錐光鏡頭的可視角測量解決方案

所謂“視場角”,指的是對于特定顯示器件,可滿足規格要求的觀察角度的范圍。隨著顯示已越來越多出現在人們的生活場景中,顯示器的質量直接影響到使用人對設備的感知質量,所以需要對視角場進行測量。此外,顯示設備對用戶觀察的相對位置是多種多樣的,因此需要通過不同角度進行測量檢測。

而錐光鏡頭解決方案,是一種快速、準確且低成本的顯示器視角性能測量解決方案。區別于傳統鏡頭是將不同位置的光傳遞到圖像傳感器的不同位置,錐光鏡頭則是利用傅里葉光學技術,將不同角度的光轉化為側向分布的平行光線,傳遞到相機圖像傳感器上的不同位置。

錐光鏡頭解決方案五大優勢

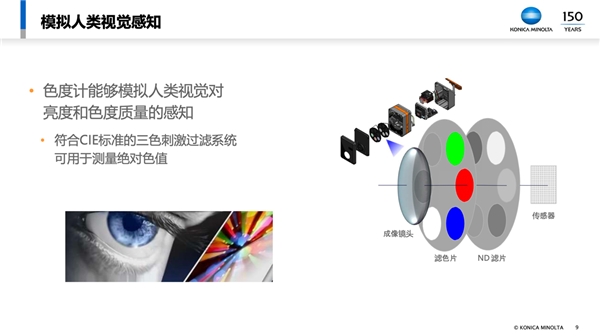

首先,錐光鏡頭解決方案可實現視角數據與人眼感知相關聯,通過瑞淀成像色度計和亮度計,匹配CIE三色刺激曲線的濾色片,在測試的時候獲得準確的亮色度絕對值,由此可以模擬人眼對光和顏色的感知。

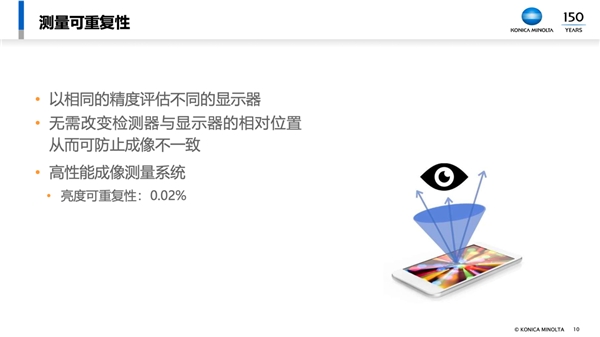

第二,錐光鏡頭可以保證測量不同顯示器間都具有相同的評估精度。在測試時,無需改變檢測器與顯示器的相對位置,避免成像不一致。此外成像系統的高性能,確保亮度重復性在0.02%。

第三,錐光鏡頭解決方案能通過單次測量采集不同視角的數據,可以從多個角度進行測量能夠從多個角度進行測量,無需旋轉檢測器和顯示器。錐光鏡頭易于安裝在瑞淀現有的相機上使用,可以實現快速測量。

第四,錐光鏡頭解決方案可降低測量的成本與復雜度。錐光鏡頭提供的是一個單臺相機加鏡頭的解決方案,是一種體積小巧的總承包解決方案,只需要簡單的設置和配置,就能夠輕松集成到實驗室和生產線上。整套方案也可輕松地從實驗室轉移到生產線上,方便用戶進行體系溯源和使用。

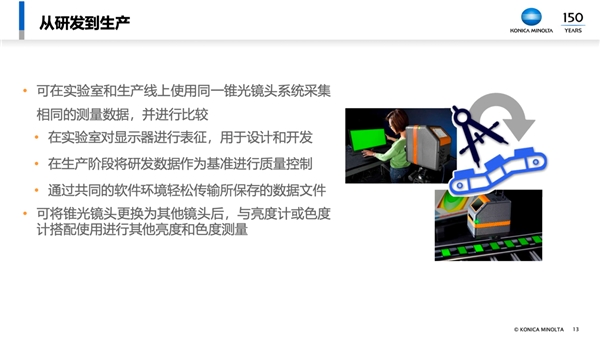

第五,錐光鏡頭解決方案能運用來自研發階段的基準數據,進而在生產階段對顯示器的質量進行評估。在實驗室和生產線上,通過同一種錐光鏡頭系統采集測量數據并進行比較,用戶可在實驗室中使用錐光鏡頭對顯示器進行表征,用于設計和開發;在生產階段,用戶則可以將研發數據作為基準進行質量控制;瑞淀還提供了相同的軟件環境,方便用戶輕松傳輸所保存的數據文件。此外,如果用戶有其他應用測試需求,也可以便捷地將錐光鏡頭更換為其他鏡頭后,與成像亮度計或者色度計搭配使用,進行其他亮度和色度的測量。

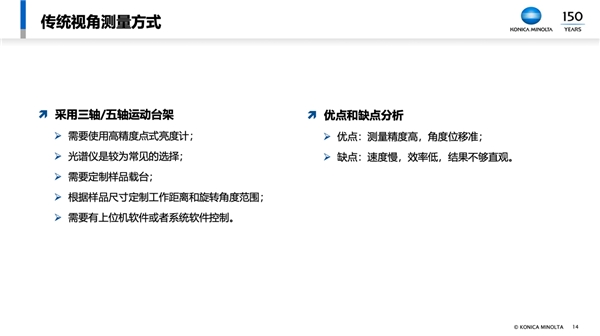

傳統的可視角測量方案多是采用三軸或者五軸運動臺架,缺點也較為明顯,需要逐個角度測量,導致其速度十分緩慢,效率比較低下,且角度特性的結果也不夠直觀。而瑞淀光學系統采用了錐光鏡頭解決方案,錐光鏡頭可安裝到瑞淀成像色度計或者亮度計上,可以同時測量環形360°切面±70°的所有角度,每個傳感器像素的角度分辨率約為0.05°;工作距離位3mm,單次采樣面積為11mm直徑的圓形,快速高效。單次測量就可以獲得全部數據,而無需旋轉儀器和鏡頭,也不需要旋轉被測樣品。

顯示技術在消費性電子產品、汽車制造等眾多行業的應用持續增長。未來,柯尼卡美能達將一如既往地通過提供專業、高附加值的計量計測儀器與解決方案,為行業用戶賦能,持續推動市場發展,積極創造商業新價值!
