隨著科技的快速發展，人們越來越意識到數字技術的重要性。借助2D/3D CAD等數字化設計軟件不僅可以將設計師從傳統手繪的桎梏中解放出來，盡情釋放設計活力；還可借助計算機的超強算力+軟件的智能化技術，讓設計數據更加精確、可行。由于二維設計、三維設計有著不同的特點，所以設計師會根據不同行業的特殊屬性和實際生產（施工）需求，提供二維CAD工程圖紙、三維設計模型文件。

在工程建設領域，BIM建筑信息模型是前沿趨勢，蘊含著統管各方信息、方便建筑生命周期的規劃/設計/施工/運維等工程與管理的系統技術，使用門檻和技術壁壘較高，目前僅適用于少部分重要人群，這也讓項目其他參與者苦惱于如何快速打開、精確獲取自己所需的信息。在制造業領域，盡管3D設計技術的應用較為成熟，但由于不同軟件廠商的3D軟件都擁有專屬的保存格式和產品生態，且高低版本文件存在數據壁壘，使得行業上下游的協作配合和數據互通處處掣肘。

針對上述2D/3D CAD設計數據的應用問題，浩辰軟件在最新發布的浩辰CAD 2024產品上全“芯”突破，在BIM、3D等前沿領域持續發力，讓項目各環節的參與者都能靈活應對BIM、3D方向二維三維信息轉換需求，快速打開、精確獲取自己所需數據信息，從而助力企業用戶深度探索建筑/產品全生命周期管理。

BIM應用·支持IFC格式BIM建筑信息模型

在項目推動過程中，設計師需要載入BIM模型進行參照設計、采購人員需要從BIM文件導出建筑材質清單、甲方人員需要通過模型對比來審核二維圖紙、施工人員需要通過BIM模型來理解建筑工藝和構造，但是BIM軟件的使用門檻和技術壁壘較高，這該怎么辦？

浩辰CAD 2024支持IFC格式BIM建筑信息模型，通過數據的傳遞和共享，能夠幫助設計師、采購人員、甲方人員、施工人員在更為熟悉的浩辰CAD平臺上，簡化操作和協作流程，縮短設計和施工周期，從而實現二維三維的信息轉換和業務協作。

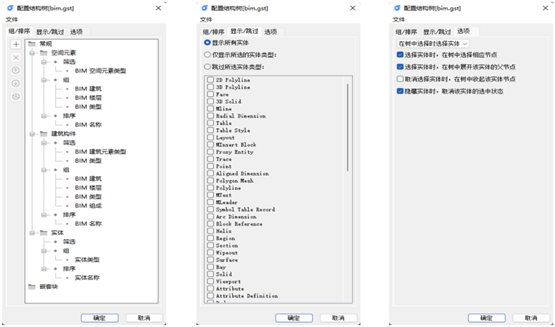

在浩辰CAD 2024的命令行輸入[IFCIMPORT]命令后，可選擇對應IFC格式文件進行打開，接著在命令行輸入[STRUCTUREPANEL]命令，即可調用BIM 樹狀結構面板。通過右鍵菜單，可對單一實體進行顯示、隱藏、隔離、縮放、展開全部、全部折疊、選中、高亮以及打開結構樹配置面板等操作，從而清晰查看、輕松檢索和便捷管理IFC格式BIM建筑模型信息。

3D應用·STEP/IGES格式3D模型文件的輸入轉換

在產品設計、生產制造過程中，你是不是經常遇到接收的3D模型文件打不開？這是因?yàn)楦魅S設計都擁有自己專屬的保存格式，且存在低版本設計軟件打不開高版本模型文件的情況。為了能解決上述問題，設計師往往需要使用STEP、IGES等通用的中間格式來轉換數據，便于客戶、代加工廠、合作伙伴能快速打開、精確查看3D模型文件。

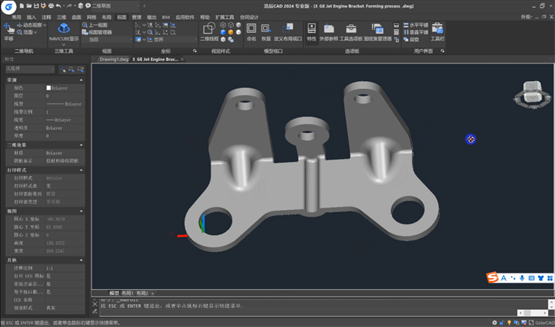

浩辰CAD 2024支持STEP/IGES格式3D模型文件的輸入轉換，這意味著企業用戶不僅可直接快速打開、精確查看此類格式的3D模型文件，還可以將其轉換為浩辰CAD平臺中的實體數據進行編輯修改，從而實現了2D/3D CAD軟件間的三維模型數據轉換。

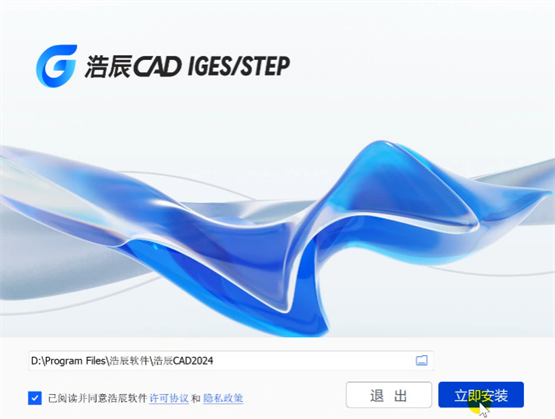

浩辰CAD 2024默認安裝包中并未加載STEP/IGES三維模型文件輸入插件，設計師若需要使用，可以在浩辰CAD官網中下載對應的插件進行安裝即可。

完成插件的安裝后，執行OPEN或STPIMPORT (IGSIMPORT)命令，在彈出對話框中選擇要輸入的文件，即可成功解析STEP（.step、.stp、.ste）、IGES（.igs、.iges）文件中的模型數據。

未來，浩辰軟件將不斷進行技術創新和行業生態的構建，并結合工程建設、制造業等行業特性和垂直化應用需求，持續創新融合行業前沿技術，基于數字設計理念打造新一代“云+端”解決方案，集成包括浩辰CAD、浩辰3D、浩辰BIM在內的研發設計軟件，為客戶提供設計與制造一體化服務，賦能企業加速推進數字建造、智能智造的進程。
