近幾年，智能網聯汽車、衛星通信、無線通信、移動設備等領域的發展日新月異，應用的發展對技術的要求也更高，使用MIMO、波束成形、多路復用等復雜的調制方案實現更高的數據傳輸，以最大程度地提高數據吞吐量。簡言之，新的應用帶來新的需求，新的需求推動了技術不斷向前發展。

當然，新的要求也需要新的測試工具。日前，是德科技推出一款設計緊湊的全新四通道矢量信號發生器-N5186A MXG。“是德科技作為測試測量領域的領先企業，一直緊跟技術的發展和市場的需求，隨時推出滿足市場需要的解決方案。”是德科技大中華區射頻微波產品市場經理劉斌在接受媒體采訪時說。

是德科技大中華區射頻微波產品市場經理劉斌

十年磨一劍

距離N5182B MXG矢量信號發生器的面世已經過去十年，所謂十年磨一劍，作為是德科技中端信號發生器系列家族中的一員，N5186A MXG矢量信號發生器經過多年潛心打磨，成為N5182B MXG的全新替代，在頻率、帶寬方面都有了顯著提升。

據了解，新款N5182B MXG借鑒了是德科技M9484C VXG高性能矢量信號發生器的核心技術和突破性創新，將VXG的優勢特性延伸到了中端應用。據悉，是德科技在5G、6G研發、寬帶衛星通訊等應用領域的諸多客戶，就得益于M9484C VXG的助力，加速了新產品推向市場的速度。如今，為了滿足5G、6G研究、WiFi6甚至WiFi7的復雜信號測試要求，是德科技又借鑒M9484C VXG一些核心技術和獲得專利的關鍵創新，推出了一款設計緊湊的全新四通道矢量信號發生器，N5186A MXG矢量信號發生器。

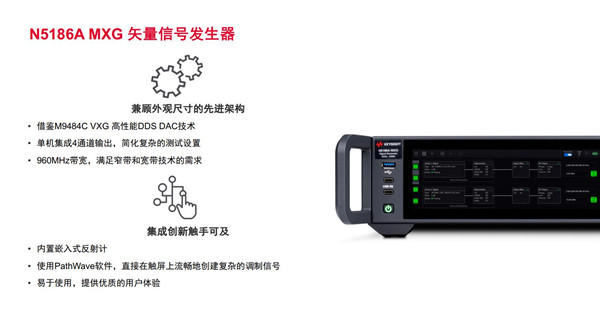

全新的N5186A MXG矢量信號發生器采用了基于DDS技術的DAC設計，盡管外觀尺寸非常小巧只有2U機箱的高度，但性能表現卻非常出色，這款發信號發生器的頻率可以高達8.5 GHz， 每個通道的調制帶寬可以達到960MHz，適用于WiFi、5G、6G等熱門應用領域的新技術和產品研發。同時，N5186A MXG本身具有很多創新的技術和亮點，簡而言之可以概括為緊湊的設計、融合的功能和優異的性能三大優勢特性，能夠為用戶提供更具性價比的測試手段和工具。

緊湊的設計

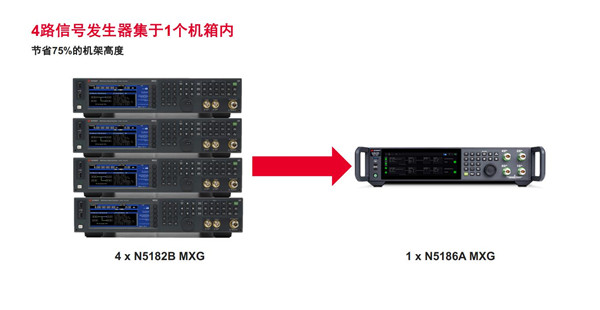

N5186A MXG矢量信號發生器在一個單獨的2U機箱內，集成了4路信號發生器，可同時提供多達4路的信號輸出，這在過往是需要四臺射頻信號源才能產生的信號。更加值得一提的是，相比過去只提供一路單通道信號輸出的N5182BMXG而言，N5186A MXG節省了75%的機架高度。并且，N5186A MXG的信號輸出頻率最高可達8.5 GHz。

與此同時，N5186A MXG矢量信號發生器還集成了寬帶信號生成功能，四路信號產生的每個通道都可以提供960MHz的調制帶寬。同時每臺儀器在出廠時都對每一路的頻點、功率，包括衰減器的狀態進行了校準。憑借四通道寬帶信號的產生，可提供信號聚合功能。用戶通過四通道基帶信號的聚合，可以產生一個帶內或者帶外更寬帶寬的信號，這樣對于模擬復雜電子環境和場景非常有用。

當然，一流的品質和全新的界面也使得信號發生器的操作變得更加簡潔，大幅縮短了用戶執行測試的時間，進而顯著提升了用戶的體驗感。據介紹，N5186A MXG矢量信號發生器采用了全新的PathWaveSignal Generation和Signal Studio圖形化用戶界面，在設計方面現代感十足且非常直觀，也便于用戶進行儀表的設置以及無縫切換信號。這款新矢量信號發生器的每個通道都采用了新的光環照明指示，從而避免了在擁擠界面環境中的誤操作；此外，它還擁有符合人體工程學的高品質設計。與上一代N5182BMXG矢量信號發生器相比，新款信號發生器的觸控顯示屏尺寸增大了20%，且分辨率更高、旋鈕設計更平滑、操作更舒適。

融合的功能

眾所周知，一般情況下，在信號儀器的信號源輸出時，如果不與用戶待測件相連接，可以保證信號的精準輸出，但是如果跟用戶的待測件相連時，由于用戶的待測設備可能有不同的阻抗，因此會產生失配。

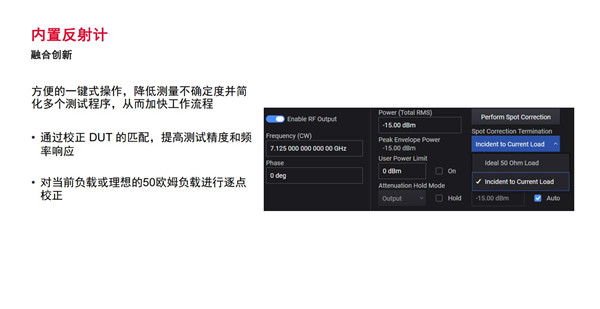

N5186A MXG矢量信號發生器內置了反射計，可以對到達用戶待測件的信號進行校準，使得信號源到達用戶待測件的信號值非常精準。目前反射計可提供兩種校準方式：一是針對待測件的實際負載來直接進行校準；二是通過添加一個標準的50歐姆匹配負載來進行逐點的校準。

過去對待測件進行匹配校準時，通常需要高性能網絡分析儀，進而對于整個連接，包括匹配的網絡進行逐點的測試，以及參數的調整等。同時，可能還需要隔離器進行適配的連接，但這些操作會產生功率損耗，這對到達待測件的信號實際影響很大，最關鍵是這種校準方式要逐點、逐個衰減器狀態做校準，所以非常耗時，需要長達幾個小時，甚至更長時間。

N5186A MXG矢量信號發生器可以通過一鍵式操作，快速完成信號匹配校準。這是因為是德科技在儀表內部內置了一個接收機，同時其具備是德科技自動校準的程序，所以當單鍵設置好后，在幾分鐘內就可以完成信號匹配的校準，進而大幅縮短儀器設置的時間，進而提高整個測試的效率，同時提高輸出信號的質量。

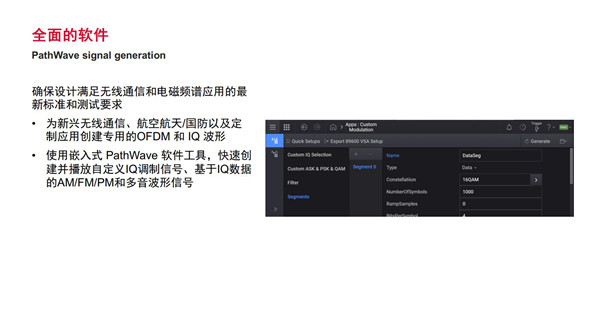

目前是德科技提供兩類信號生成工具：一類是在儀表里邊內置的PathWaveSignal Generation信號生成軟件工具。借助該軟件工具，用戶可以非常直觀地選擇其所需信號的制式和設置的參數，進而逐步完成整個信號產生的過程，也可以根據自身需要非常便捷地進行信號切換。另一類是基于PC端的Signal Studio信號生成軟件工具，根據實際操作的場景和應用的不同，用戶可以在電腦上進行軟件的設置選擇。

此次N5186A MXG矢量信號發生器內置了是德科技全新的PathWaveSignal Generation和Signal Studio信號生成軟件，可快速創建并播放自定義I/Q調制信號、基于I/Q數據的AM/FM/PM和多音波形信號，還可為新興無線通信、航空航天以及定制應用創建專用的OFDM和IQ波形，達到確保設計滿足無線通信和電磁頻譜應用的最新標準和測試要求的目的。

優異的性能

除了具有全新的設計和更人性化、更便捷的操作外，對于信號生成工具，用戶更關心的是硬性指標。全新的N5186A MXG矢量信號發生器傳承了是德科技在測試儀表領域里高精尖的技術特性，無論是從其信號的保真度，還是從這款儀器本身信號相噪的性能以及調制質量來講，N5186A MXG矢量信號發生器堪稱同檔儀表里面性能更佳的產品。

傳統上，信號發生器通過模擬I/Q調制器進行基帶信號的調制，然后再進行上變頻后實現信號輸出。但是在這個過程中，I/Q調制器不可避免地會對整個信號造成影響。而N5186A MXG矢量信號發生器所產生的信號能夠實現高保真度，實際上得益于其內部體系的架構，主要是由于采用了全新的數字化DDS技術，可以實現信號調制和上變頻而無需模擬IQ調制器，從而大幅提升了整個信號的純凈度。

在信號的相噪方面，N5186A MXG矢量信號發生器傳承了是德科技信號發生器一貫純相噪的特點，具有增強的相位噪聲，有助于提高整體信號質量。

此外，許多新的調制方式對信號的誤差矢量幅度（EVM）和鄰道功率比（ACPR）要求非常高。與早期的N5182B MXG矢量信號發生器相比，新款N5186A MXG矢量信號發生器在誤差矢量幅度（EVM）和鄰道功率比（ACPR）等方面性能大幅提高，不僅能夠提高調制質量、降低失真，還能實現元器件和接收機的準確表征?？梢哉f，N5186A MXG矢量信號發生器對于當前的通訊系統而言，是一個非常好的激勵工具。

“N5186A MXG矢量信號發生器在性能和易用性方面實現了飛躍，能夠為設計和測試工程師帶來便利，是商業通信和航空航天等廣泛應用的理想解決方案。這套易于使用的一站式解決方案將為用戶提供卓越的性能，滿足用戶的期待?！眲⒈罂偨Y道。
