在本文開始介紹如何去驗證防火墻（DUT）支持NAT64 ALG應用協議轉換能力之前，我們先要簡單了解2個比較重要的知識點，即NAT64和ALG這兩個家伙到底是什么呢？

01網絡世界中的“翻譯官” - NAT64技術

簡而言之，NAT64技術堪稱網絡世界的“翻譯官”，其核心功能在于實現IPv6與IPv4之間的無縫轉換，即能將IPv6協議下的網絡語言“翻譯”為IPv4所理解的語言，反之亦然。這一轉換機制有效促進了兩種原本獨立的網絡體系之間的融合與共存，進而實現順暢的數據交互，具體來說，NAT64的主要作用有以下幾點：

實現網絡地址轉換

NAT64技術巧妙地將IPv6網絡地址與IPv4網絡地址進行相互轉換，無論是從IPv6到IPv4，還是從IPv4到IPv6，均能無縫對接。這一轉換機制賦予了IPv6主機訪問IPv4資源的能力，同時也為IPv4主機敞開了通往IPv6資源的大門，從而極大地促進了兩種不同協議版本網絡之間的互聯互通。

推進IPV6的推廣和部署

NAT64技術作為一種先進的過渡方案，有效促進了現有IPv4系統與IPv6系統的通信流暢，顯著降低了對IPv4的依賴，為IPv6的廣泛推廣和無縫部署奠定了堅實基礎。

簡化網絡管理

在IPv6過渡階段，運營商僅需專注于分配IPv6地址，從而免除了IPv4地址的維護需求，極大地簡化了網絡管理的復雜流程，提升了整體運營效率。

提高安全性

采用NAT64技術的地址轉換，可以避免內部網絡受到外部攻擊，從而提高網絡的安全性。

值得注意的是，盡管NAT64技術如同網絡世界中的出色“翻譯官”，但并非萬能無缺。偶爾，它也會遭遇小挑戰，如翻譯速度放緩，甚至可能導致某些應用程序“情緒化”。想象一下，與外國朋友交流時突然遇到語言障礙或誤解，難免令人尷尬。因此，在部署NAT64技術之前，我們必須進行嚴格的測試。通過模擬各種復雜場景，考察其反應速度和翻譯準確性。只有當NAT64技術經受住考驗，展現出足夠的穩定性和可靠性時，我們才能放心地將其投入使用，確保網絡性能持續穩定，不受影響。

02“翻譯小助手” - ALG技術

而ALG技術算的上是“翻譯小助手”了。由于某些應用協議特別敏感，任何細微變動都可能導致其“罷工”，因此ALG專門負責在NAT64翻譯過程中為這些應用協議提供“保護傘”，確保它們能夠無障礙地“穿越”防火墻。具體來說，ALG技術的作用主要集中在對應用層數據載荷的精細處理上，它能夠精準識別并妥善處理典型應用協議IP報文數據載荷中攜帶的地址和端口信息。在NAT64場景中，地址轉換主要聚焦于IP層，而應用層數據載荷中的IP地址則不會被轉換，這可能導致某些協議在通信過程中遭遇障礙。而有了ALG這位“翻譯小助手”的協助，NAT64能夠更有效地解決這一問題，確保網絡通信的暢通無阻。

03驗證防火墻NAT64 ALG應用協議轉換能力的測試方法

簡單介紹完NAT64和ALG這兩個家伙后，我們言歸正傳，聊聊如何去驗證防火墻NAT64 ALG應用協議轉換能力。首先，信而泰公司網絡應用及安全測試儀DarPeng2000E可以作為有效測試工具，協助完成本次驗證測試。

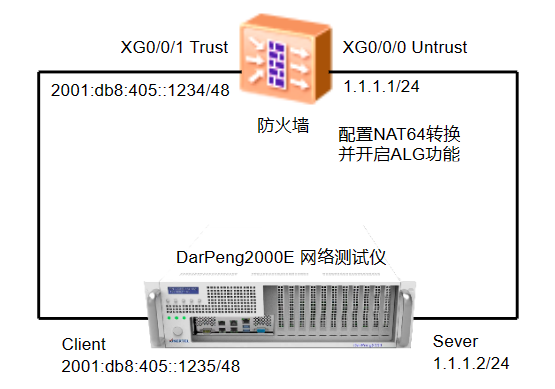

圖1驗證防火墻NAT64 ALG應用協議轉換能力測試拓?fù)?

如圖1所示，分別將DarPeng2000E網絡測試儀上的2個測試業務口與被測設備，即防火墻互連。其中，一個測試業務口模擬1個或多個應用協議Client客戶端，網絡地址類型為IPv6地址，另外一個測試業務口模擬1個或多個應用協議Sever服務器，網絡地址類型為IPv4地址。防火墻上除了網絡基礎配置外，還要配置NAT64前綴及地址轉換表，并開啟ALG功能，至此驗證測試的基礎環境就準備完成了，接下來我們再看看網絡測試儀中的一些關鍵配置。

首先，查看網絡測試儀ALPS測試軟件中的網絡鄰居列表配置。在保證2個測試業務口的網絡地址類型及地址配置正確的前提下，需要將Sever端的網絡特殊前綴功能開啟，且IPv6前綴配置要與防火墻中的參數保持一致。

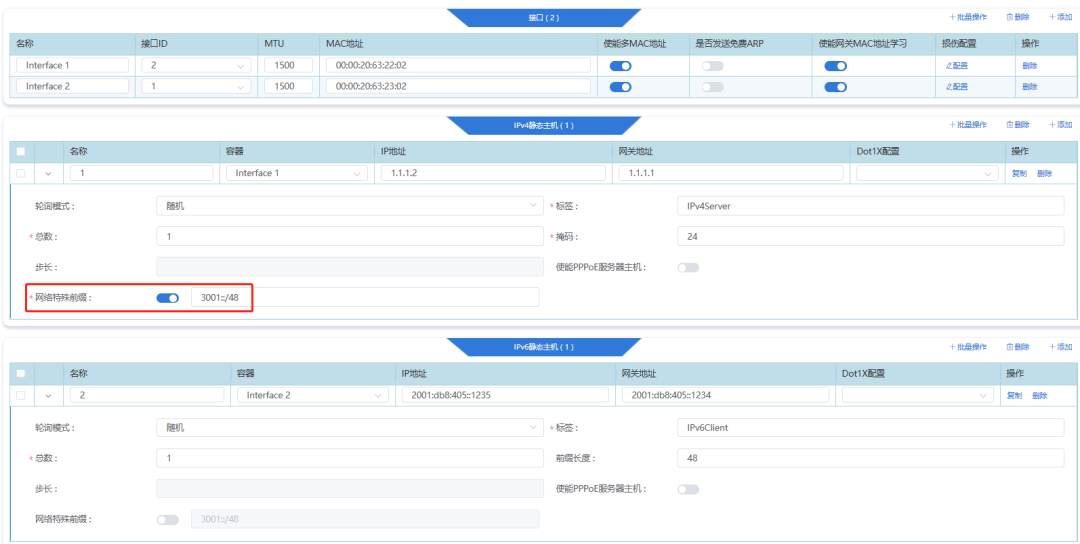

圖2 ALPS測試軟件網絡鄰居列表配置

其次，創建符合測試要求的應用協議流量，這里以FTP應用協議為例（可以使用測試儀表中的默認流量模版），并且配置CPS性能測試?yán)?

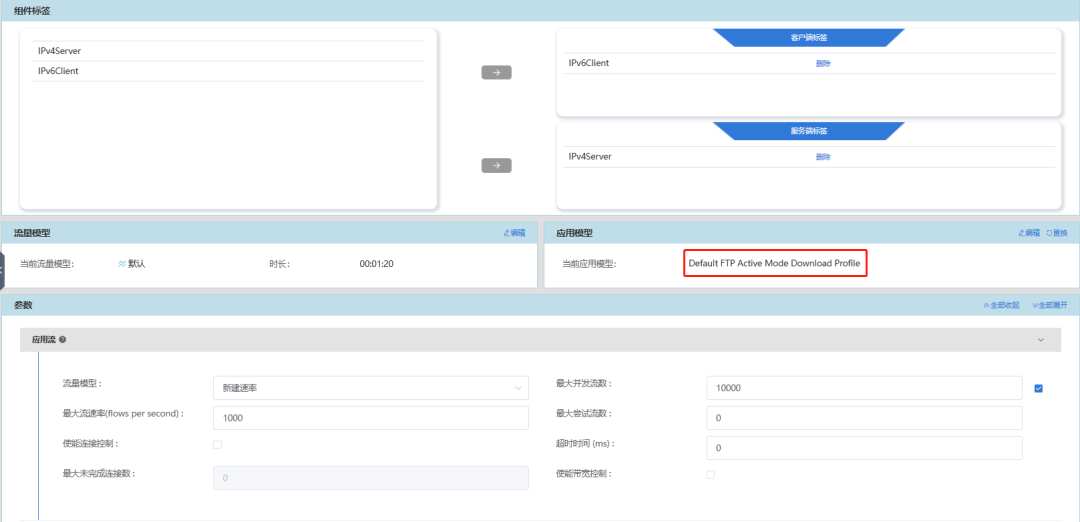

圖3 ALPS測試軟件測試?yán)龖?yīng)用流量模型配置

這里使用什么類型的應用協議做測試，取決于防火墻中開啟的ALG類型，本次測試防火墻ALG配置如下：

測試開始后，可以實時查看到應用協議在NAT64 ALG場景下CPS性能測試統計結果。CPS性能測試時，主要關注TCP Attempt Rate、Establish Rate、Failed Rate、Closed Rate、Concurrent和 Count這五個統計項。

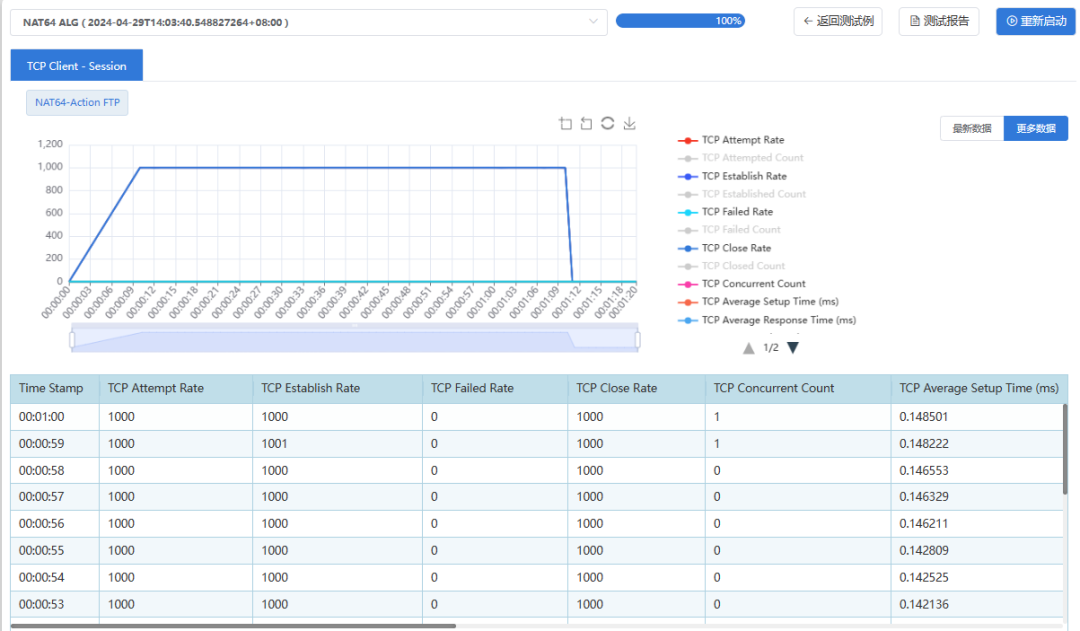

圖4 ALPS測試軟件統計結果

最后，我們在網絡測試儀Client端和Sever端開啟捕獲功能，看一下測試過程中報文交互的具體情況。

圖5 網絡測試儀Client端捕獲報文結果

如圖5所示，源IPv6地址為2001:db8:405::1235/48且端口號為1329的Client端向目的地址為IPv41.1.1.2/24的Sever端發起TCP連接。由于網絡測試儀在Sever端配置了特殊的IPv6前綴為3001::/48（與防火墻配置一致），故目的IPv4地址1.1.1.2被內嵌到IPv6前綴地址中了，即，目的地址為ipv63001::101:1:200:0:0。

這條IPv6報文流量經過防火墻匹配到NAT64策略后，會將源IPv6地址替換成源IPv4地址。測試過程中通過display firewall ipv6 session table 命令查看防火墻IPv6會話表。會發現源IPv6地址為2001:db8:405::1235/48且端口號為1329，目的IPv6地址為3001::101:1:200:0:0且端口號為21的IPv6報文被轉換成源IPv4地址為1.1.1.44且端口號為60944，目的IPv4地址為1.1.1.2且端口號為21的IPv4報文進行轉發。

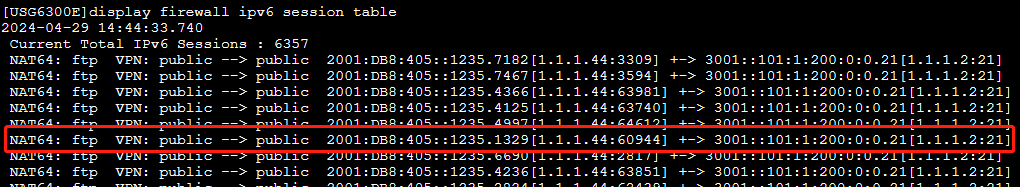

圖6 防火墻IPv6會話表

如圖7所示，經過NAT64轉換后，Client客戶端與Sever服務端按照預期通過三次握手成功建立起TCP連接，至此NAT64轉換能力驗證成功。

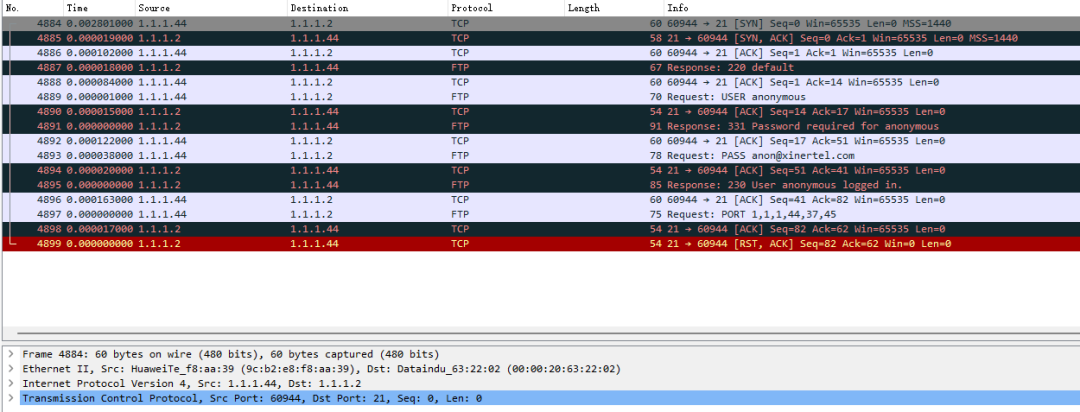

圖7 網絡測試儀Sever端捕獲報文結果

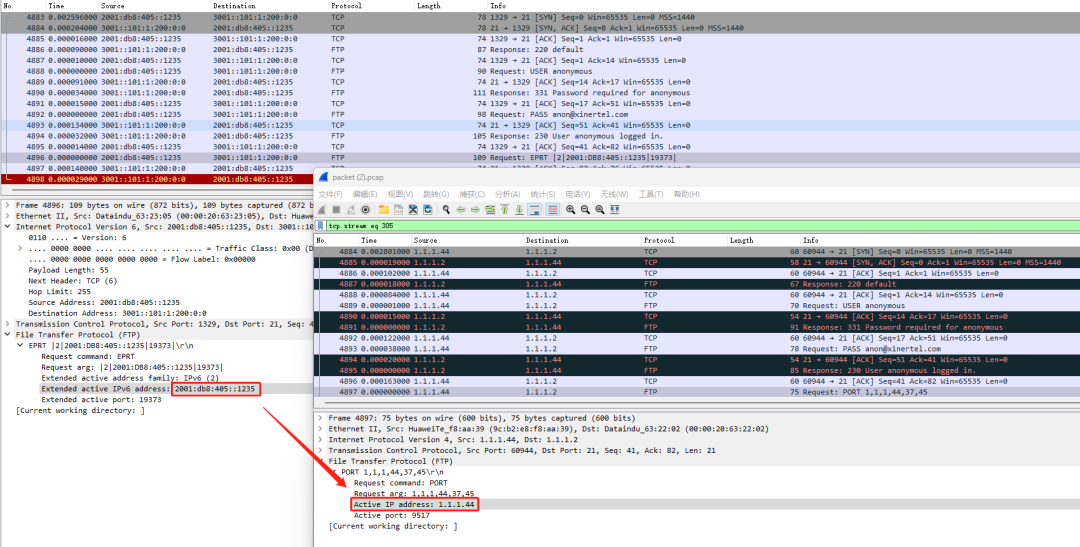

我們再來對比一下Client端與Sever端報文中的FTP Request報文，如下圖所示，

FTP Request報文載荷中關于IP地址信息同樣被轉換了，至此驗證防火墻支持NAT64 ALG應用協議轉換能力測試完成。

04DarPeng2000E應用及安全網絡測試儀

DarPeng2000E是一款由信而泰精心打造的高性能網絡測試儀，專為語音、視頻、數據應用及網絡安全而設計。它具備卓越的能力，能夠精確模擬數百萬真實終端用戶的網絡訪問行為，從而針對單個應用層感知設備（如Firewall、IPS、IDS、WAF、DPI等）或整個系統進行深度、全面的壓力測試、性能測試及安全測試。此外，DarPeng2000E還支持NAT44、NAT66、NAT46、NAT64及負載均衡等多樣化網絡場景測試，為網絡安全及性能評估提供了全面且可靠的解決方案。
