隨著人工智能、機器學習、AI 大模型技術的迅猛發展，我們對計算資源的需求也在不斷攀升。特別是對于需要處理大規模數據和復雜算法的 AI 大模型，GPU 資源的使用變得至關重要。對于運維工程師而言，掌握如何在 Kubernetes 集群上管理和配置 GPU 資源，以及如何高效部署依賴這些資源的應用，已成為一項不可或缺的技能。

今天，我將帶領大家深入了解如何在 KubeSphere 平臺上，利用 Kubernetes 強大的生態和工具，實現 GPU 資源的管理和應用部署。以下是本文將要探討的三個核心主題：

1.集群擴容與GPU節點集成：我們將通過 KubeKey 工具，擴展 Kubernetes 集群并增加具備 GPU 能力的 Worker 節點，為 AI 應用提供必要的硬件支持。

2.GPU資源的Kubernetes集成：使用 Helm 安裝和配置 NVIDIA GPU Operator，這是 NVIDIA 官方提供的一個解決方案，旨在簡化 Kubernetes 集群中 GPU 資源的調用和管理。

3.實戰部署：Ollama大模型管理工具：我們將在 KubeSphere 上部署 Ollama，一個專為 AI 大模型設計的管理工具，以驗證 GPU 資源是否能夠被正確調度和高效使用。

通過閱讀本文，您將獲得 Kubernetes 上 管理 GPU 資源的知識和技巧，幫助您在云原生環境中，充分利用 GPU 資源，推動 AI 應用的快速發展。

KubeSphere最佳實戰「2024」系列文檔的實驗環境硬件配置和軟件信息如下：

實戰服務器配置(架構1:1復刻小規模生產環境，配置略有不同)

實戰環境涉及軟件版本信息

操作系統：openEuler22.03 LTS SP3 x86_64

KubeSphere：v3.4.1

Kubernetes：v1.28.8

KubeKey:v3.1.1

Containerd：1.7.13

NVIDIA GPU Operator：v24.3.0

NVIDIA 顯卡驅動：550.54.15

1. 前置條件

1.1 準備帶有顯卡的 Worker 節點

鑒于資源和成本的限制，我沒有高端物理主機和顯卡來做實驗。只能增加兩臺配備入門級 GPU 顯卡的虛擬機，作為集群的 Worker 節點。

節點 1，配置 GPU NVIDIA Tesla M40 24G 顯卡。唯一優點 24G 大顯存，性能低。

節點 2，配置 GPU NVIDIA Tesla P100 16G 顯卡。顯存小，但是速度快于 M40、P40 等顯卡。

盡管這些顯卡在性能上不及高端型號，但它們足以應對大多數學習和開發任務，在資源有限的情況下，這樣的配置為我提供了寶貴的實踐機會，讓我能夠深入探索 Kubernetes 集群中 GPU 資源的管理和調度策略。

1.2 操作系統初始化配置

請參考Kubernetes集群節點openEuler22.03 LTS SP3系統初始化指南，完成操作系統初始化配置。

初始化配置指南中沒有涉及操作系統升級的任務，在能聯網的環境初始化系統的時候一定要升級操作系統，然后重啟節點。

2. 使用 KubeKey 擴容 GPU Worker 節點

接下來我們使用 KubeKey 將新增加的 GPU 節點加入到已有的 Kubernetes 集群，參考官方說明文檔，整個過程比較簡單，僅需兩步。

修改 KubeKey 部署時使用的集群配置文件

執行增加節點的命令

2.1 修改集群配置文件

在 Control-1 節點，切換到部署用的 kubekey 目錄，修改原有的集群配置文件，我們實戰中使用的名字為ksp-v341-v1288.yaml，請根據實際情況修改 。

主要修改點：

spec.hosts 部分：增加新的 worker 節點的信息。

spec.roleGroups.worker 部分：增加新的 worker 節點的信息

修改后的示例如下：

2.2 使用 KubeKey 增加節點

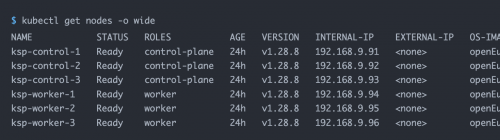

在增加節點之前，我們再確認一下當前集群的節點信息。

接下來我們執行下面的命令，使用修改后的配置文件將新增的 Worker 節點加入集群。

上面的命令執行后，KubeKey 先檢查部署 Kubernetes 的依賴及其它配置是否符合要求。通過檢查后，系統將提示您確認安裝。輸入yes并按 ENTER 繼續部署。

部署完成需要大約 5 分鐘左右，具體時間看網速、機器配置、增加的節點數量。

部署完成后，您應該會在終端上看到類似于下面的輸出。

3. 擴容后集群狀態驗證

3.1 KubeSphere 管理控制臺驗證集群狀態

我們打開瀏覽器訪問 Control-1 節點的 IP 地址和端口30880，登陸 青云科技KubeSphere 管理控制臺的登錄頁面。

進入集群管理界面，單擊左側「節點」菜單，點擊「集群節點」查看 Kubernetes 集群可用節點的詳細信息。

3.2 Kubectl 命令行驗證集群狀態

查看集群節點信息

在 Control-1 節點運行 kubectl 命令獲取 Kubernetes 集群的節點信息。

在輸出結果中可以看到，當前的 Kubernetes 集群有 8 個節點，并詳細展示每個節點的名字、狀態、角色、存活時間、Kubernetes 版本號、內部 IP、操作系統類型、內核版本和容器運行時等信息。

至此，我們完成了利用 Kubekey 在現有的 3 個 Master 節點和 3 個 Worker 節點組成的 Kubernetes 集群中增加 2 個 Worker 節點的全部任務。

接下來我們安裝 NVIDIA 官方出品的 NVIDIA GPU Operator，實現 K8s 調度 Pod 使用 GPU 資源。

4. 安裝配置 NVIDIA GPU Operator

4.1 安裝 NVIDIA 顯卡驅動

NVIDIA GPU Operator 支持自動安裝顯卡驅動，但是只 CentOS 7、8 和 Ubuntu 20.04、22.04 等版本，并不支持 openEuler，所以需要手工安裝顯卡驅動。

請參考KubeSphere最佳實戰：openEuler22.03 LTS SP3安裝NVIDIA顯卡驅動，完成顯卡驅動安裝。

4.2 前提條件

Node Feature Discovery (NFD) 檢測功能檢查。

上面的命令執行結果為true, 說明NFD已經在集群中運行。如果 NFD 已經在集群中運行，那么在安裝 Operator 時必須禁用部署 NFD。

?

說明：使用 KubeSphere 部署的 K8s 集群默認不會安裝配置 NFD。

4.3 安裝 NVIDIA GPU Operator

1.添加 NVIDIA Helm repository

2.安裝 GPU Operator

使用默認配置文件，禁用自動安裝顯卡驅動功能，安裝 GPU Operator。

?

注意： 由于安裝的鏡像比較大，所以初次安裝過程中可能會出現超時的情形，請檢查你的鏡像是否成功拉?。】梢钥紤]使用離線安裝解決該類問題。

3.使用自定義 values 安裝 GPU Operator（可選，離線或是自定義配置時使用）

正確執行輸出結果如下：

4.4 命令行檢查 GPU Operator 部署狀態

執行安裝 GPU Operator 的命令后請耐心等待所有鏡像成功拉取，所有 Pod 都處于 Running 狀態。

1.命令行檢查 pods 狀態

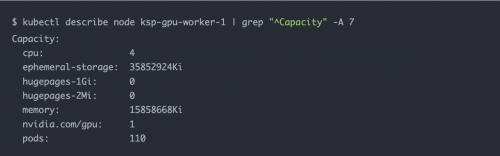

查看節點可分配的 GPU 資源

?

說明：重點關注nvidia.gpu:字段的值。

4.5 KubeSphere 控制臺查看 GPU Operator 部署狀態

創建成功的工作負載如下：

Deployments

Daemonsets

5. GPU 功能驗證測試

5.1 測試示例 1-驗證測試 CUDA

GPU Operator 正確安裝完成后，使用 CUDA 基礎鏡像，測試 K8s 是否能正確創建使用 GPU 資源的 Pod。

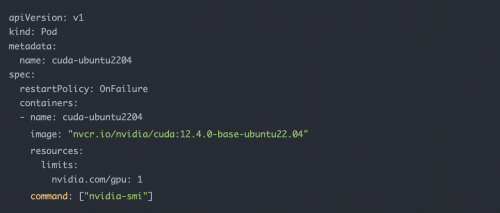

1.創建資源清單文件，vi cuda-ubuntu.yaml

2.創建資源

3.查看創建的資源

從結果中可以看到 pod 創建在了 ksp-gpu-worker-2 節點（該節點顯卡型號 Tesla P100-PCIE-16GB）。

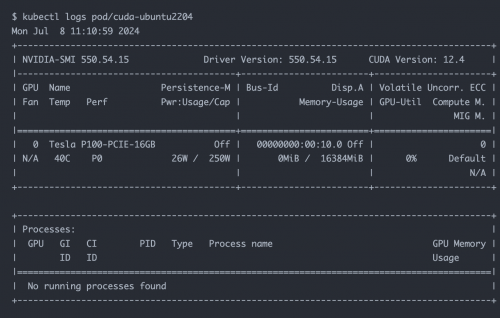

4.查看 Pod 日志

正確執行輸出結果如下：

5.清理測試資源

5.2 測試示例 2-官方 GPU Applications 示例

執行一個簡單的 CUDA 示例，用于將兩個向量（vectors）相加。

1.創建資源清單文件，vi cuda-vectoradd.yaml

2.執行命令創建Pod

3.查看 Pod 執行結果

Pod 創建成功，啟動后會運行vectorAdd命令并退出。

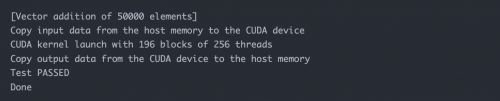

正確執行輸出結果如下：

4.清理測試資源

6. KubeSphere 部署 Ollama

通過上面的驗證測試，證明可以在 K8s 集群上創建使用 GPU 的 Pod 資源，接下來我們結合實際使用需求，利用 KubeSphere 在 K8s 集群創建一套大模型管理工具 Ollama。

6.1 創建部署資源清單

本示例屬于簡單測試，存儲選擇了hostPath模式，實際使用中請?zhí)鎿Q為存儲類或是其他類型的持久化存儲。

1.創建資源清單，vi deploy-ollama.yaml

?

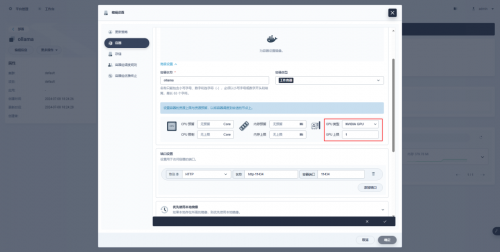

特殊說明：KubeSphere 的管理控制臺支持圖形化配置 Deployment 等資源使用 GPU 資源，配置示例如下，感興趣的朋友可以自行研究。

6.2 部署 Ollama 服務

創建 Ollama

查看 Pod 創建結果

從結果中可以看到 pod 創建在了 ksp-gpu-worker-1 節點（該節點顯卡型號 Tesla M40 24GB）。

查看容器 log

6.3 拉取 Ollama 使用的大模型

Ollama 拉取模型

本示例為了節省時間，采用阿里開源的 qwen2 1.5b 小尺寸模型作為測試模型。

正確執行輸出結果如下：

查看模型文件的內容

在ksp-gpu-worker-1節點執行下面的查看命令

6.4 模型能力測試

調用接口測試

測試結果

6.5 查看 GPU 分配信息

查看 Worker 節點已分配的 GPU 資源

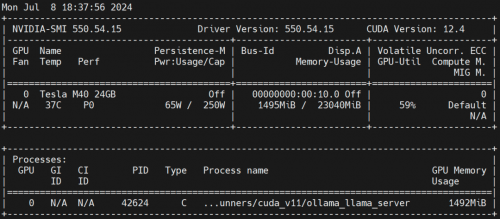

Ollama 運行時物理 GPU 使用情況

在 Worker 節點上執行nvidia-smi -l觀察 GPU 的使用情況。

7. 自動化工具

文章中所有操作步驟，已全部編排為自動化腳本，包含以下內容（因篇幅限制，不在此文檔中展示）：

NVIDIA GPU Operator 離線部署配置文件

Ansible 自動化配置 GPU 節點

Ansible 自動化配置 K8s 集群節點
