近日，美國專利商標局發布了蘋果公司的一項專利申請，專利涉及未來的HMD設備，該設備包括色散補償結構和用于具有全息光學元件的光學反射設備的方法，該全息光學元件具有反射投影圖像的能力并允許用戶體驗高質量的AR圖像。

全息圖可以在全息光學元件的光學介質內實現。穿過某些色散邊界的光在不同頻率上可能會出現波形分離。對于不同的頻率，一種介質的折射率與另一種介質的折射率之間的色散關系可以用于補償光學裝置中光的色散的技術。

使用色散關系的色散補償技術可以應用于確定補償某些色散邊界的色散效應的全息圖。所得的全息光學元件(HOE)可以基本上與在光學設備或特定操作環境近似(例如，在使用投影光學器件，在使用邊緣耦合的情況下，或在空氣或水之類的流體介質中)。

蘋果公司進一步指出，HMD通常使用近眼光學器件來創建“虛擬”圖像。過去，HMD面臨著各種技術限制，這些技術限制降低了圖像質量并增加了重量和尺寸。

過去的設備通常包括常規光學器件，以反射、折射或衍射光，但是設計趨于笨重。另外，常規的鏡子和光柵結構也很有局限性。

例如，常規的鏡子具有必須與表面法線重合的反射軸。傳統反射鏡的反射軸可能導致反射鏡的取向或性能欠佳。而且，常規的光柵結構通常包括與入射角或波長呈凹形的多個反射軸。

因此，在蘋果的專利中用于反射光的裝置可以包括以下特征：其圍繞不限于表面法線的反射軸反射光，并且對于給定的入射角，其反射角在多個波長處是恒定的。裝置的實施例可以在給定波長的入射光的整個入射角范圍內具有基本恒定的反射軸(例如，反射軸的反射軸角變化小于1.0度)。

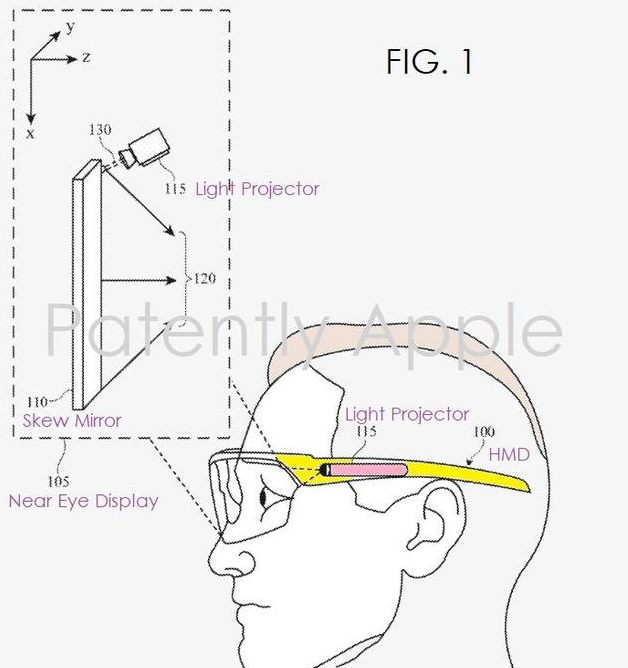

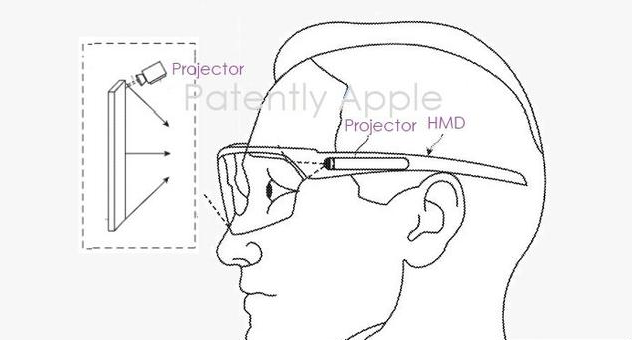

在蘋果的專利圖1中，我們能夠看到頭戴式顯示器(HMD)#100的圖示，其中可以實現此處包含的原理。 HMD可以包括眼鏡或頭飾，其中近眼顯示器(NED)#105可以被粘貼在用戶的眼睛前面。

NED可以包括布置在HMD的透鏡組件內或與HMD的透鏡組件結合的衍射元件部分。在一些示例中，衍射元件部分是全息光學元件(HOE)，其可以包括偏斜鏡#110。

蘋果公司進一步指出，偏斜鏡是一種反射裝置，可以在其中包括光柵介質，體積全息圖或其他光柵結構。

偏斜鏡可包括附加層，例如玻璃蓋或玻璃基板。附加層可以用于保護光柵介質免受濕氣、氧氣、反應性化學物質的污染和損壞等。附加層也可以具有與光柵介質匹配的折射率。

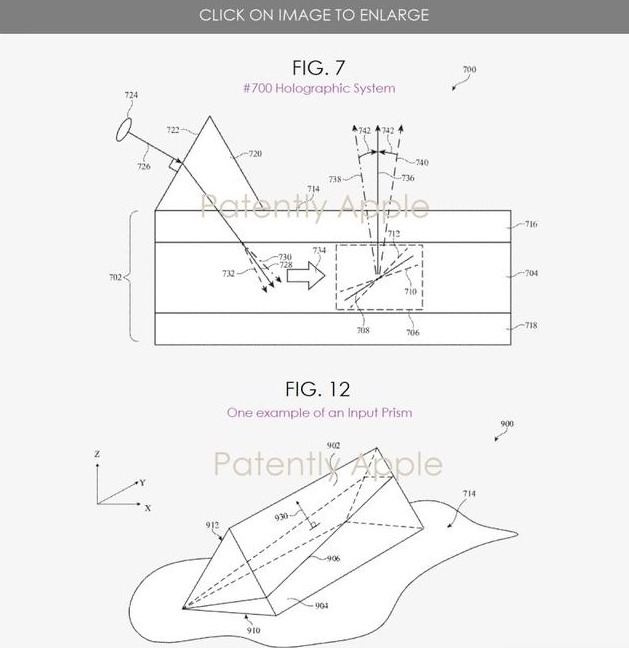

蘋果的專利圖7是說明性輸入棱鏡和說明性偏光鏡的側視圖，該說明性偏光鏡具有偏斜軸隨光柵大小而變化的光柵。圖12是具有不同色散特性的不同區域的說明性輸入棱鏡的側視圖。

美國專利局發布的這款蘋果專利申請20200117003已于2019年第四季度提交。考慮到這是一項專利申請，目前尚不知道這種產品上市的時間。

這項專利背后的關鍵工程師之一是Vikrant Bhakta博士，他在蘋果從事的一些項目包括光學成像、投影顯示器、照明工程、用于3D感測和超分辨率的結構化光照明、AR和VR頭戴式顯示器、計算成像、輻射度和光度建模和分析、傅立葉光學、成像和非成像光學系統設計等。

作為一個新興產業，全球全息AR市場具有巨大的增長潛力，吸引了大量投資，為行業增長做出了巨大貢獻。包括蘋果、谷歌、FACEBOOK等科技巨頭正在大力投資于該技術，為企業和消費者群體開發解決方案。多年來，全息增強現實市場在游戲、媒體和營銷等應用領域得到了廣泛的應用。其在廣告、娛樂、教育和零售等不同行業的應用范圍不斷擴大，預計將在預測期內推動需求。

目前AR產業正處于市場啟動期，此階段，增強現實技術消費級市場開啟，以廣告服務產品、硬件產品的形式逐步落地。參與者不斷增多，行業以探索應用領域，挖掘盈利模式為主要特征。市場逐步整合完成，部分廠商堅持探索商業模式，AR硬件產品、AR衍生品不斷豐富，并且，產業受資本市場關注度不斷提升。

AR應用目前主要用于娛樂、廣告、教育等行業，其硬件環境相對成熟，對開發這些領域的軟件和內容非常有利。從長遠來看，社交網絡和通信領域也將會出現此應用，盡管目前這些應用仍然受到硬件技術的限制。

在過去的幾個世紀里，主流的視覺顯示媒介經歷了從紙(書)到大屏幕(電視/電腦)和小屏幕(智能手機)的非同尋常的轉變。盡管視覺顯示媒介的質量不斷提高，但它仍然離最終目標——虛擬與現實的完美結合——相去甚遠，人類在全息AR技術中從未接近過這一目標。因此，實現視覺顯示媒介最終目標的動機將推動這一領域的不斷努力，并將保證一旦市場條件成熟，將得到廣泛的接受和采用。

微美全息(WIMI.US)通過構建多角度拍攝實時建模系統：對采集對象進行全維度的影像掃描，實時合成為立體模型。六度矩陣式光場系統：多光源綜合運用，構建全息虛擬影像的成像場。雙眼視差智能增強系統：采集過程中動態跟蹤對象軌跡并調整光線，保持雙眼差的均衡值。多圖像動態融合系統：狹窄空間中的多維圖像廣角采集技術，應用于云視小型化全息棧倉。全息圖像高速處理算法：對圖像信息進行極速處理，并保證渲染效果，處理速率達10GB/秒。隱身聚酯光學顯像膜：全息成像關鍵構件，讓全息影像完美成像顯示。全息虛擬人物畫音重建技術：運用人骨骼動態捕捉，圖像實時渲染，語音識別技術，聲音模擬技術呈現虛擬人。全息云平臺：覆蓋全國的影像采集和還原，具有數據存儲、影像還原、全息社交屬性的交互平臺。

微美全息(WIMI.US)通過以上系統組合構建起完整的5G全息通訊應用平臺，以支持各種線上終端和個人設備應用，同時拓展全息社交通訊、全息家庭互動、全息明星互動、全息在線教育、全息在線會議等各種主流5G全息應用。由于5G通信網絡帶寬的變化，高端全息應用逐漸應用于于社交媒體、通信、導航、家庭應用和其他應用場景。微美全息(WIMI.US)的計劃是通過5G通信網絡，提供全息云平臺服務。

目前來看，AR主要應用在工業制造和維修、醫療、軍事、電視轉播、娛樂游戲、教育、數字化文化遺產和古跡復原、旅游展覽、市政建設等領域，AR+將是未來產業發展的一個重要模式。

微美全息(WIMI.US)其商業應用場景主要聚集在家用娛樂、光場影院、演藝系統、商業發布系統及廣告展示系統等五大專業領域。從產業的技術發展程度、產品成熟度以及應用場景的豐富程度等方面來看，AR全息產業未來的市場空間具有更大的潛力以及更強的爆發力。

根據Digi-Capital發布的報告預測，2020年AR全息市場收入規模有望達到1200億美元，約為虛擬現實市場規模的4倍(2020年虛擬現實市場的收入規模約為300億美元)。AR全息技術是人類科技發展的共同目標，全息技術是IT產業發展愿景。AR全息是社交、通訊、娛樂、教育等產業科技發展目標。
